會員注冊一． 連接 S7200
西門子 S7-200 通過模塊連接 MCGS，可以采用：西門子 S7TCP 驅動。

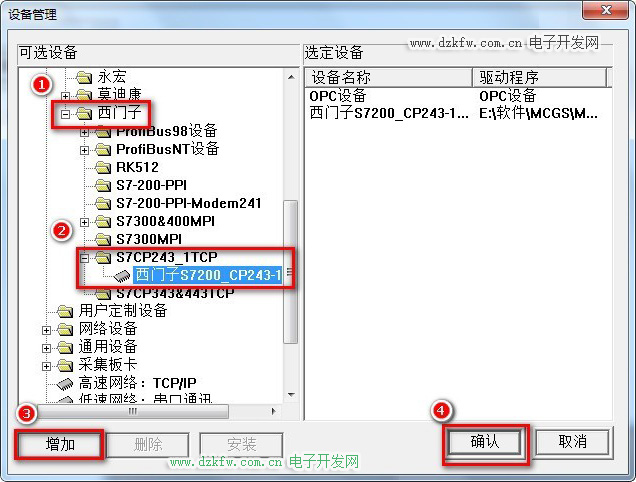

1、打開昆侖通態 MCGS 組態環境——設備窗口，選擇【PLC-西門子-S7CP243_1TCP】；
2、在設備屬性設置中，將計算機的 IP 地址填入【本地 IP 地址】，模塊的 IP 地址填入【遠端 IP地址】，【遠端端口號】填入 102；PPI轉以太網通訊

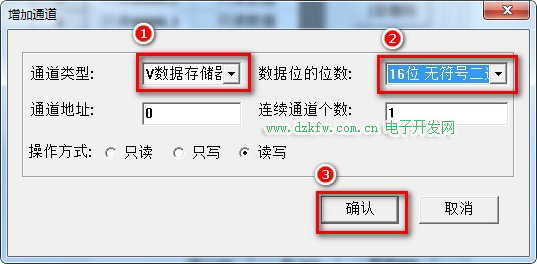

3.點擊【設置設備內部屬性】進行變量的新建；

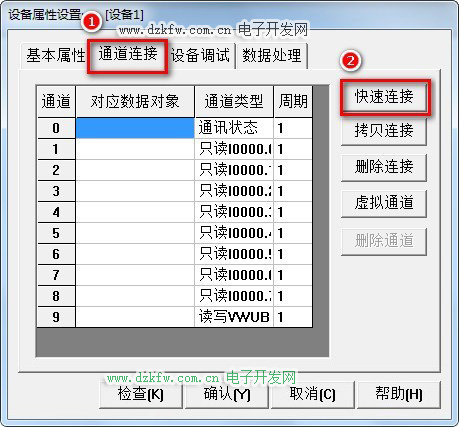

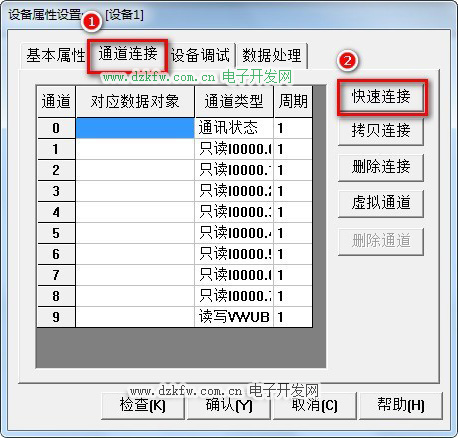

4、新建變量后點擊【快速連接變量】；
5、 再點擊【設備調試】，進行變量的監視；
