昆侖通態TPC7062kx支持s7-200 cpu224cn通信設置

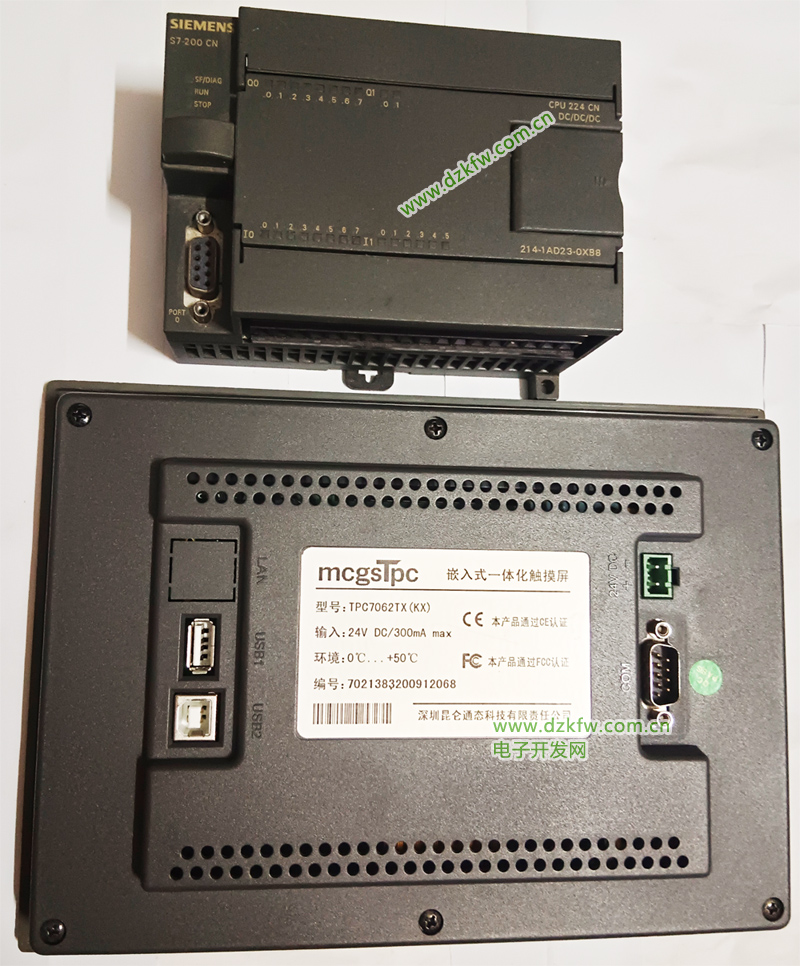

昆侖通態TPC7062kx支持s7-200 cpu224cn通信嗎觸摸屏是昆侖通態TPC7062kx，plc是s7-200，cpu224cn的，一個通信口的，現在的問題，組態模擬是正常的，但屏與plc通信不上，怎樣設置才能通信正常。

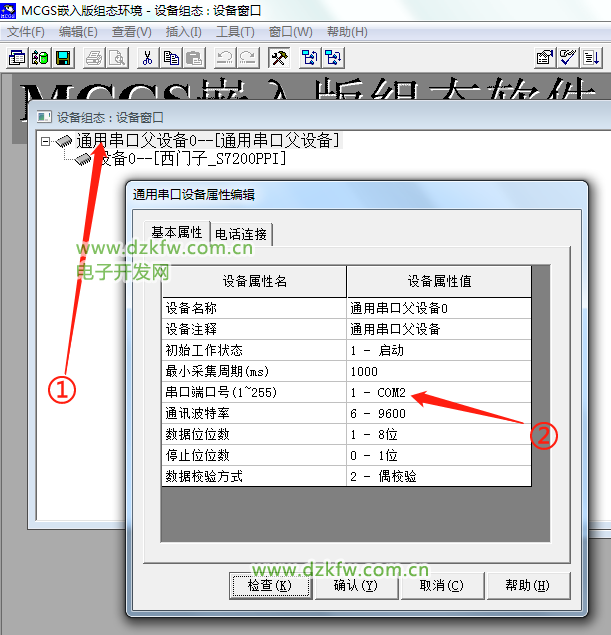

添加串口，主要設置端口號，這里的端口號跟MCGS的端口號一致對應


答：首先屏與PLC是怎么連接的，正常這個采用的是RS485通信，屏7腳——PLC3腳，屏8腳——PLC8腳，而模擬連接時可以用PLC的USB-PPI下載線，屏和PLC連接這個下載線就不行了。還有需要注意修改COM口，模擬時選用的是PC上的COM口，而用屏?xí)r要修改成屏的COM口，一般COM2是RS485。

昆侖通態的組態軟件MCGS軟件里面設備組態選擇設置如下圖：
