文章目錄

• 添加及測試設備

• 一、找到串口號
• 二、組態王中新建設備
• 三、配置串口
• 四、添加多個設備
• 五、測試設備是否能夠正常鏈接

• 組態界面綁定值

• 一、新建變量
• 二、界面值綁定

添加及測試設備

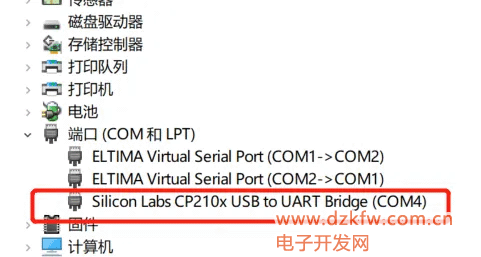

在設備管理器中，找到我們需要通訊的串口號

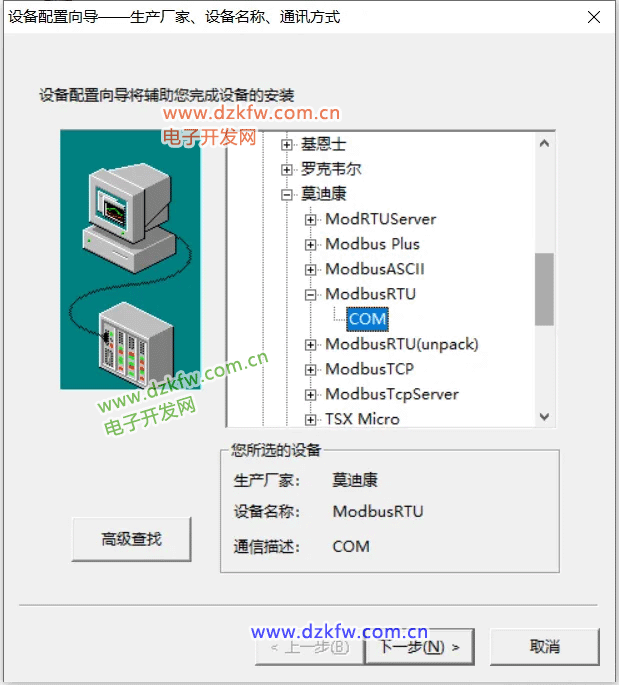

1、在組態王中，新建一個PLC–莫迪康–MODBUS RTU設備

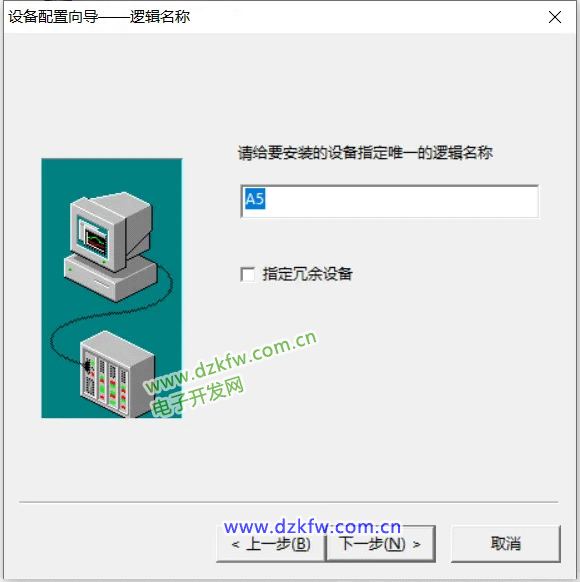

2、設置設備名，不要跟其他的重復了即可。

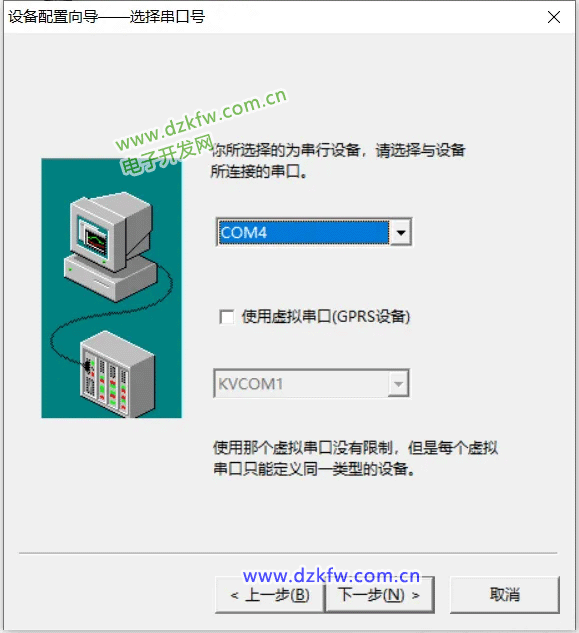

3、選擇串口，即我們需要通訊的那個串口

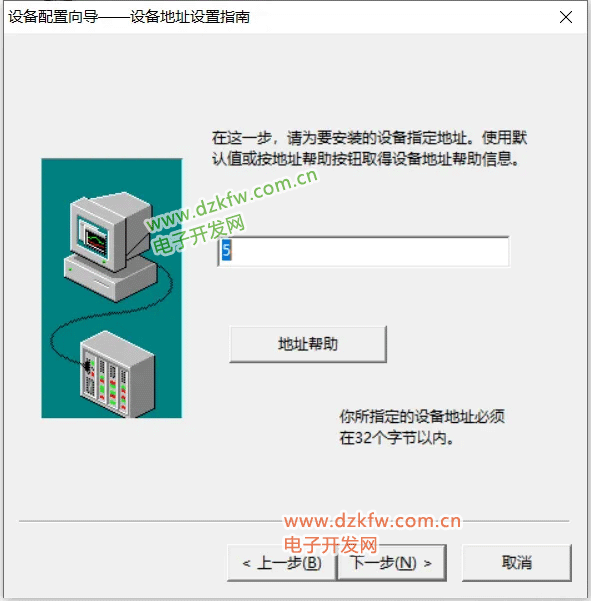

4、設置地址，我們需要通訊的設備的地址

5、后面默認即可。

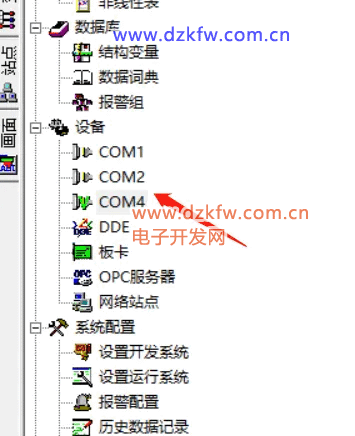

在設備中，雙擊我們需要配置的串口

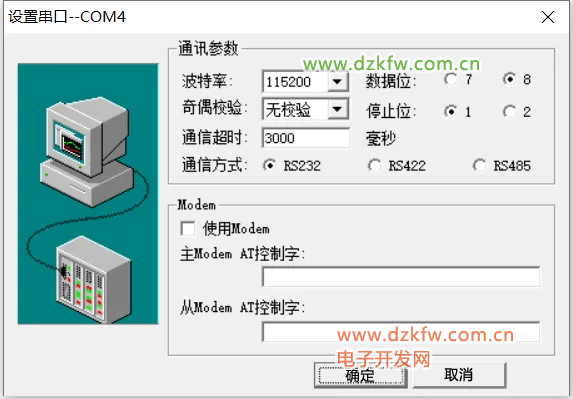

將串口屬性，配置成我們需要的，點擊確定。

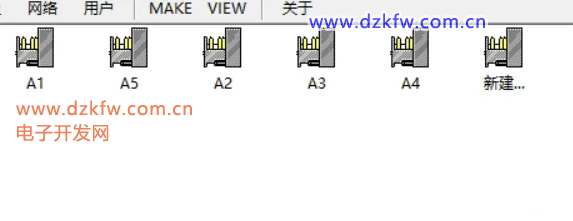

如果需要添加多個設備，重復第二步，注意名稱和地址不要重復。

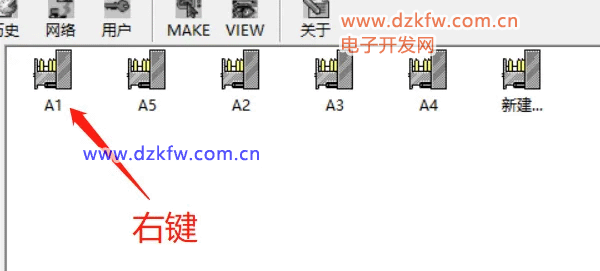

1、在設備商右鍵，選擇測試

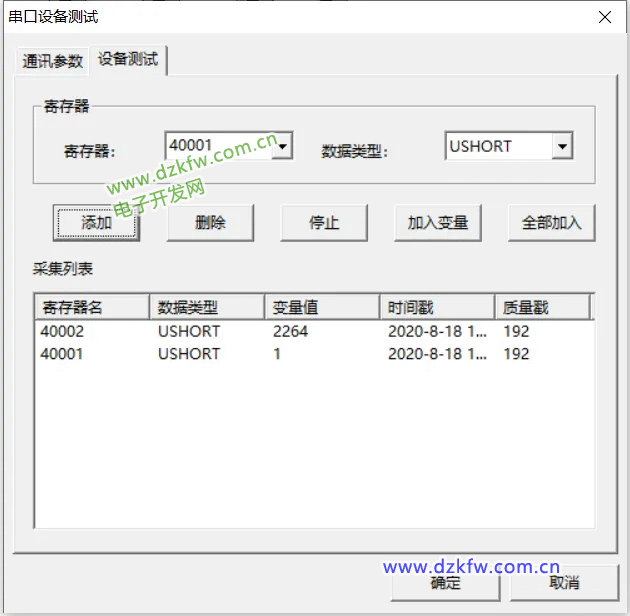

2、添加地址和數據類型，進行測試。通訊正常的話能夠正常顯示讀取的數據。

組態界面綁定值

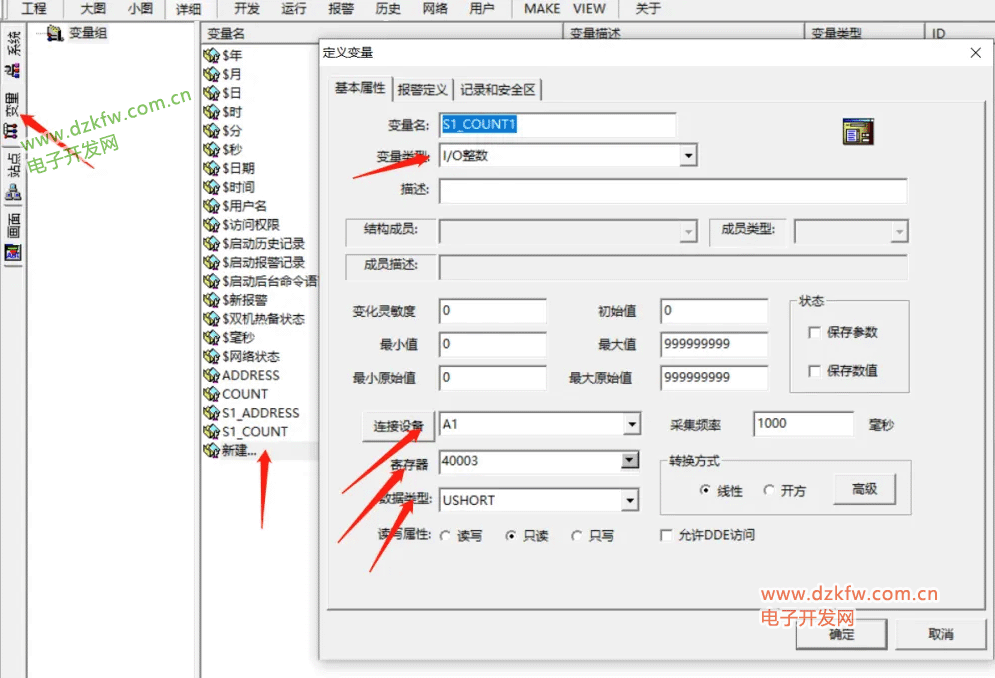

1、在變量界面，新建變量，設置變量類型、連接設備、變量地址等信息。

2、添加多個變量時，重復上面操作即可。

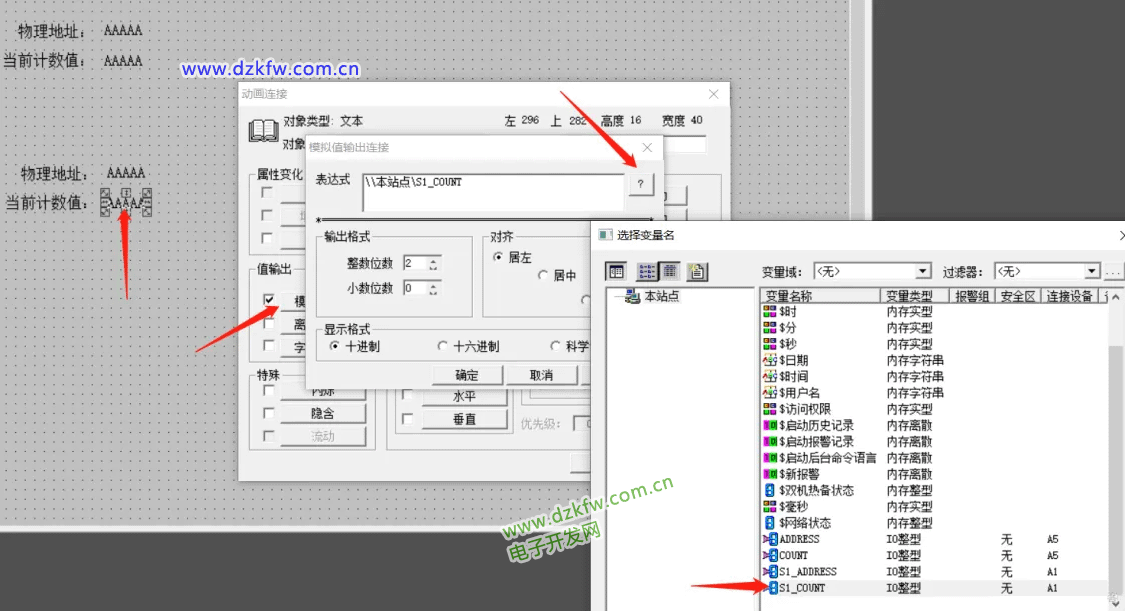

1、在界面窗口，添加字符串顯示空間，雙擊后依次選擇對應的變量

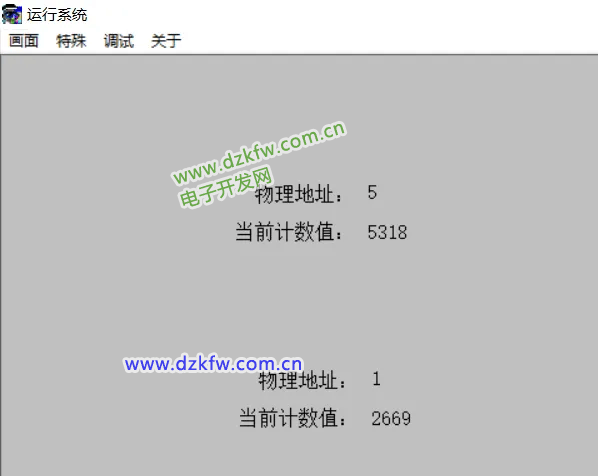

2、保存后，進入到VIEW界面，選擇需要打開的窗口。可以看到數據正確讀取。
