浮筒液位計的結構和工作原理
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-11-27

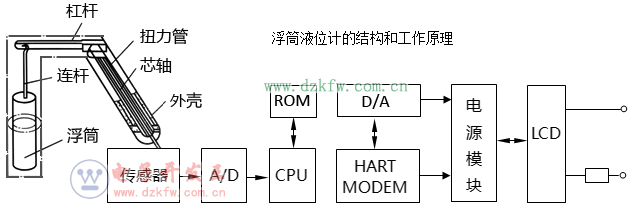

浮筒液位計由檢測、轉換、變送三部分組成；檢測部分由浮筒、連桿組成；轉換部分由杠桿、扭力管組件、傳感器組成；變送部分由CPU、A/D、D/A及LCD顯示器組成。如圖1所示。浮筒浸沒在外浮筒內的液體中，與扭力管系統剛性連接，外浮筒內液體的位置，或界面高低的變化，引起浸沒在液體中的浮筒的浮力變化，從而使扭力管轉角也隨之變化。液位越高時，浮筒所受浮力越大，扭力管所受的力矩就越小，扭角也越小；反之則越大。扭角的變化被傳遞到與扭力管剛性連接的傳感器，使傳感器輸出電壓變化，被放大轉換為4-20mA電流輸出。
Tags：浮筒液位計,工作原理,液位計
