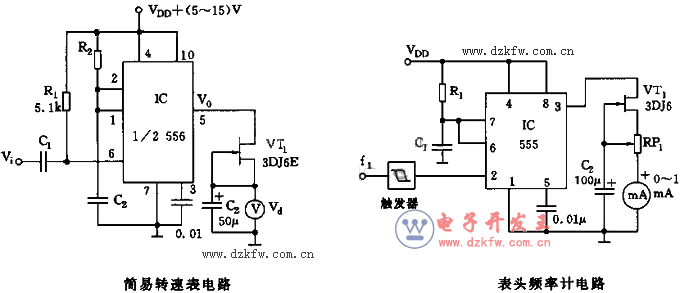

會員注冊如圖所示,來自開關接點的、與轉速成比例的脈沖信號V1，經過微分后加至IC(1/2 556)的觸發端，使單穩定時電路產生定寬的脈沖，td=1.1R2C2，不同的轉速有與其成比例的脈沖數，單穩電路輸出的脈沖，經恒流源VT1與C3積分，獲得正比于轉速的電壓，故可在電表上讀出轉速數。這種電路也稱為速率電壓轉換電路。
555簡易轉速表電路
