固態斷相繼電器保護線路（電機保護）,Open phase protection device

關鍵字：缺相保護電路圖

    固態斷相繼電器是用于三相交流斷相監測、保護與控制的新型器件中．簡稱SSPORR。它是一個有5個引腳的半導體模塊，其中①、②、③腳為三相監測輸入端，相序任意，吸收電流極少，三引腳電流總計不超過1mA；④、⑤腳為開關端。當三相電源正常時，④-⑤腳導通，缺相時④-⑤腳關斷，用以保護與控制開關斷開。

  器件主要參數：

  輸入標稱電壓：三相交流：380V：

  輸入最大吸收電流：1mA(總計)輸入最小控制電流：0.32mA：

  輸出標稱電壓：交流220V：

  輸出額定通態電流：1A

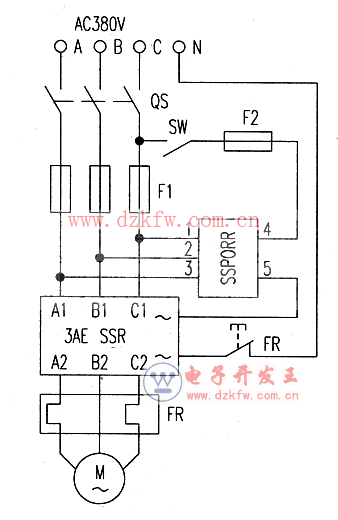

    由固態斷相繼電器組成的斷相保護線路如附圖所示。

    工作原理：合上電源開關QS，固態繼電器：3AESSR、固態斷相繼電器SS-PORR供電。合上開關SW，固態繼電器3AESSR獲得斷相繼電器SSPORR其輸出端④、⑤端的交流220V輸出，固態繼電器3AESSR的交流輸入端導通．使其380V輸出受控端導通，電動機M啟動運轉。當電源缺一相時，SSPORR的輸出端截止，無電壓輸出．固態繼電器3AESSR截止．電動機M停止運行，從而保護電機不被燒壞。
