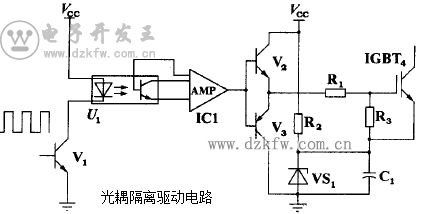

會員注冊光耦隔離驅動電路如圖所示。由于IGBT是高速器件，所選用的光耦必須是小延時的高速型光耦，由PWM控制器輸出的方波信號加在三極管V1的基極，V1驅動光耦將脈沖傳遞至整形放大電路IC1，經IC1放大后驅動由V2、V3組成的對管(V2、V3應選擇β>100的開關管)。對管的輸出經電阻R1驅動IGBT4，R3為柵射結保護電阻，R2與穩壓管VS1構成負偏壓產生電路，VS1通常選用1 W/5.1 V的穩壓管。此電路的特點是只用1組供電就能輸出正負驅動脈沖，使電路比較簡潔。
圖 光耦隔離驅動電路
