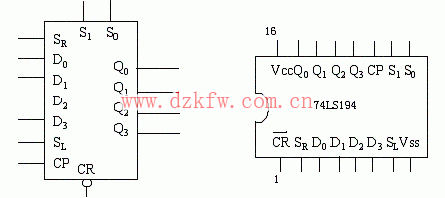

圖1 74 LS194邏輯符號及引腳排列

    其中：D0～D1為并行輸入端；Q0～Q3為并行輸出端；SR--右移串引輸入端；SL--左移串引輸入端；S1、S0-操作模式控制端； -為直接無條件清零端；CP-為時鐘脈沖輸入端。74LS194模式控制及狀態輸出如表1所示。

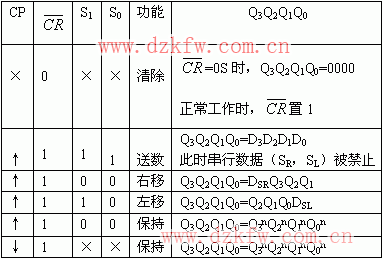

表1

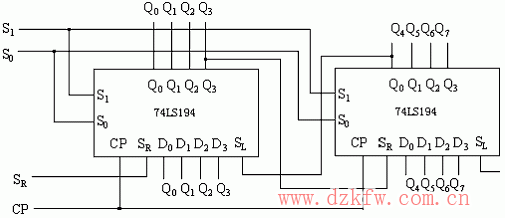

2. 用74 LS194構成8位移位寄存器
    電路如圖2所示，將芯片（1）的Q3）接至芯片（2）的SR，將芯片（2）的Q4接至芯片（1）的SL，即可構成8位的移位寄存器。

3. 74 LS194構成環形計數器
    把移位寄存器的輸出反饋到它的串行輸入端，就可以進行循環移位，如圖3所示。設初態為Q3Q2Q1Q0=1000，則在CP作用下，模式設為右移，輸出狀態依次為：


圖3環形計數器

    圖3電路是一個有四個有效狀態的計數器，這種類型計數器通常稱為環形計數器。同時輸出端輸出脈沖在時間上有先后順序，因此也可以作為順序脈沖發生器。
