會員注冊關鍵字：CD4069,彩燈電路圖

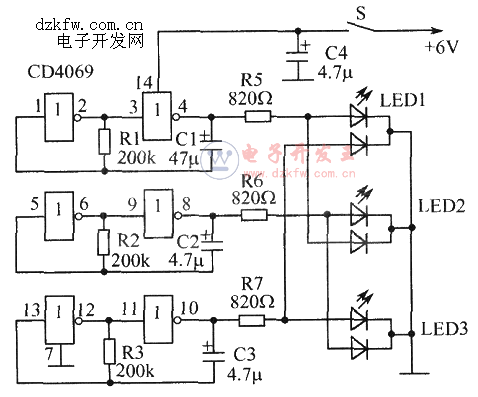

如圖所示為一種有趣的小玩具電路。合上電源開關后，3只小彩燈會隨機發出紅、綠、橙色。電路主要由六反相器CD4069數字集成電路與3只變色發光二極管等元器件構成。
元器件選擇：集成塊用CD4069型數字集成電路，該集成塊系典型的CMOS電路。發光管可用2EF301變色發光二極管。電阻全部采用小體積的(1／8)W碳阻，電容用CD11-10V型電解電容器。電源用5號電池4節。其他元器件如圖所示。
CD4069彩燈電路,CD4069 coloured lantern
