三菱plc PLS和PLF指令的使用
PLS(Pulse)：上升沿微分輸出指令。
PLF：下降沿微分輸出指令。

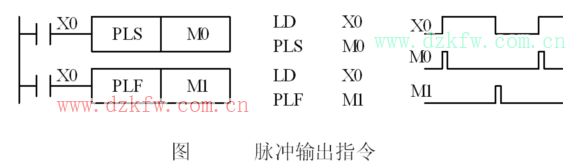

PLS和PLF指令只能用于輸出繼電器和輔助繼電器(不包括特殊輔助繼電器)。圖中的M0僅在X0的常開觸點由斷開變?yōu)榻油?即X0的上升沿)時的一個掃描周期內為ON，M1僅在X0的常開觸點由接通變?yōu)閿嚅_(kāi)(即X0的下降沿)時的_個掃描周期內為ON。
當PLC從RUN到STOP，然后又由STOP進入RUN狀態時，其輸入信號仍然為ON，PLS  M0指令將輸出一個脈沖。然而，如果用電池后備(鎖存)的輔助繼電器代替M0，其PLS指令在這種情況下不會輸出脈沖。
