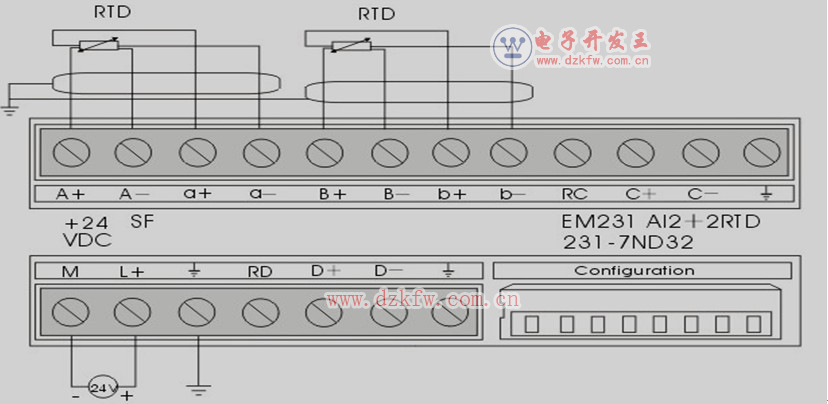

EM231 AI4XTC及EM231 AI2XRTD是直接使用熱電偶及熱電阻的，不需要變送器。EM231外部電氣連接示例

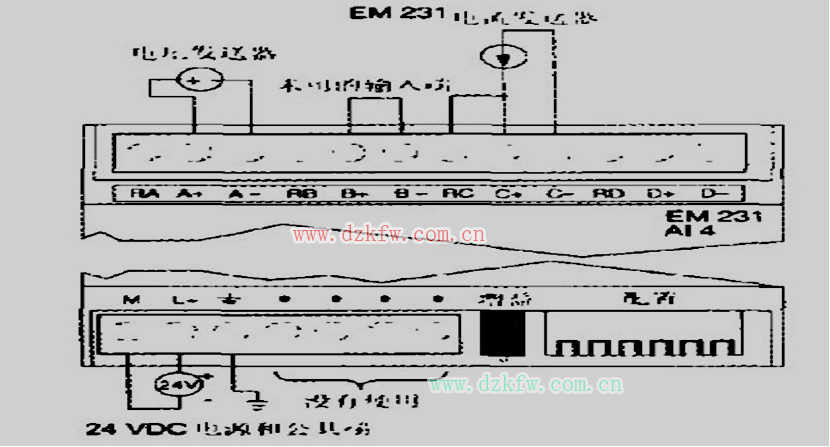

EM231 AI4X12BIT及EM235是模擬電壓或電流信號輸入，溫度信號必須用變送器轉換后使用。EM231外部電氣連接示例

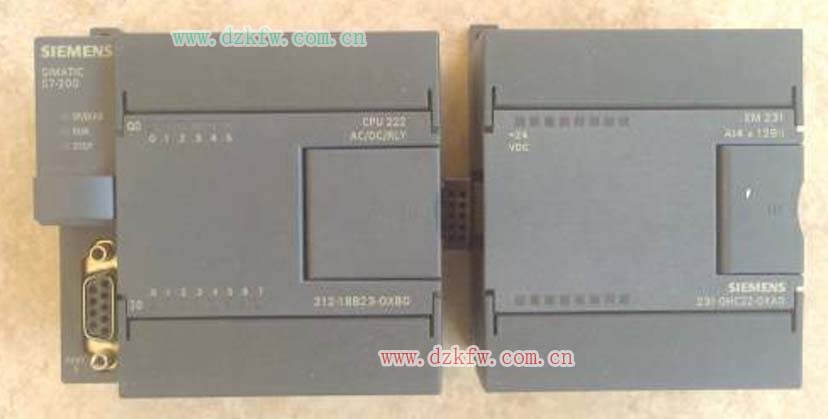

西門子S7-200模擬量輸入模塊EM231由于有較高的分辨率和適中的價格，在工業控制中得到了大量的應用。

EM231模塊能夠在同一個端口接收這2種標準信號。只要在模塊上的撥動開關上進行相關設定，就可以直接應用。如此的簡便性，往往使用戶忽略了電氣信號與環境參數的比例斜率發生了變化，如果采用標準的接收程序進行處理的話，會造成接收的信號在程序轉換時發生了偏移，最大的偏移率會達到20％。

本文對EM231模塊對溫度信號的采集實例來分析電壓和電流兩種信號的比例斜率的變化，寫出相應的斜率公式，給出各自的通用程序。

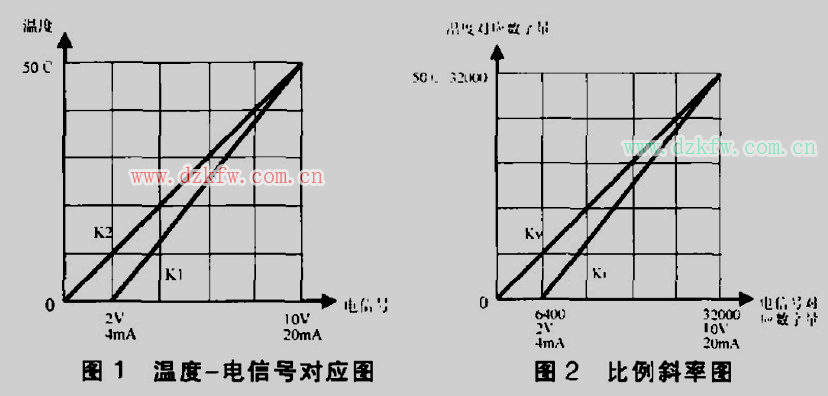

1 溫度信號對電壓和電流的比例斜率。空調行業對室內溫度的控制范圍為：0℃~50℃。對應0～10V的電壓信號和4～20mA的電流信號畫出溫度一電氣信號對應關系圖(圖1)。圖中兩條直線的斜率K1和K2的不相同，說明了同一各溫度信號，對應著不同的電氣信號。但這兩個斜率還不是比例斜率。

比例斜率的概念是：環境參數對應數字量Ep與電氣信號對應數字量Es的比值。本例中，EM231模塊使用12位AD轉換器，轉換出的數字量數值在0～32000。所以進行如下計算：

0-50℃的環境參數對應數字量 Ep=32000～0=32000

O-1OV電壓信號對應數字量   Esv=32000～0=32000

4-20mA電流信號對應數字量  Esi=32000～6400=25600

電壓信號比例斜率 Kv=Ep／Esv=32000／32000=1

電流信號比例斜率 Ki=ED／Esi =32OOO／256OO=1.25

圖2給出了兩種電信號的比例斜率，根據兩條直線，我們可以得到轉換公式，作為編寫轉換程序的數學基礎：電壓信號轉換公式：Yv=x。電流信號轉換公式：Yi=1.25x-8000

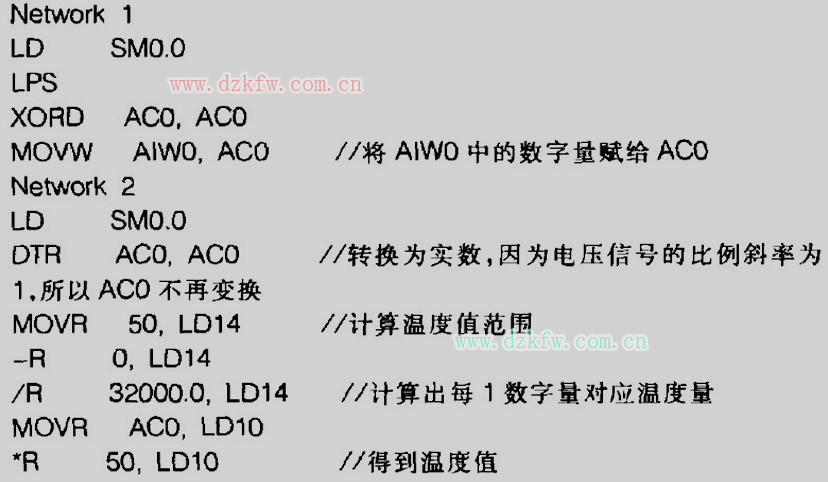

電壓信號處理程序流程：AD轉換后得到的數字量存放在AIWO中，將AIWO轉換為實數ACO，代人公式YV=X得到環境參數度對數字值YV，用Yv／32OOO 為50℃得到環境溫度值。

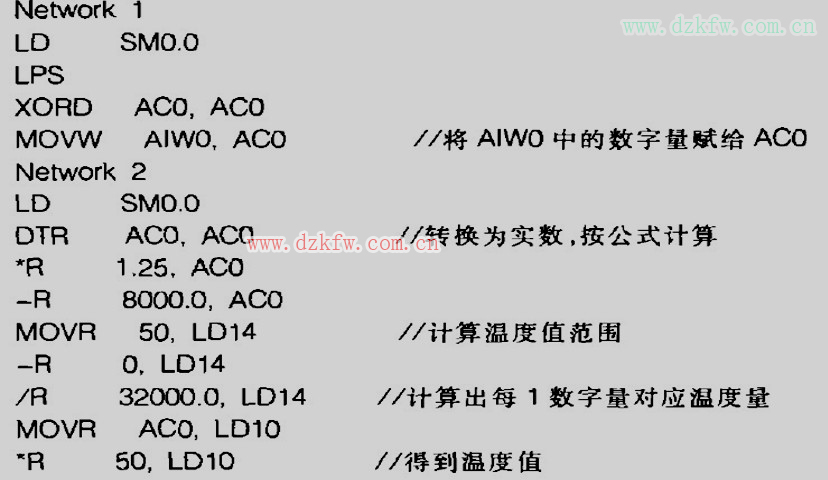

電流信號處理程序流程：AD轉換后得到的數字量存放在AIWO中，將AIWO轉換為實數AC0，代入公式Yi=1.25x-8000得到環境參數度對數字值Yi，用Yi／32000 為50℃得到環境溫度值。

以上通過對比例斜率變化的分析，得出了改變電氣信號類型會導致比例斜率發生變化，引起同一處理程序下，得到的環境參數會發生較大的偏差。為了避免發生這樣的錯誤，用戶應根據不同的電氣信號，采用相應的處理程序，得到正確環境參數值。
