會員注冊怎么設置step 7的PG/PC接口
對于一個工控初學者而言，使用step 7軟件對PLC進行監控和下載之前，必須正確設置Step 7軟件的PG/PC接口參數。以確保電腦能順利連接上PLC。
操作方法
01

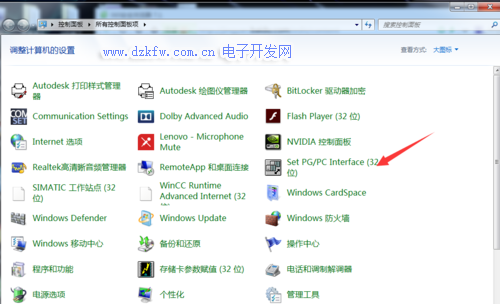

在正確安裝STEP 7軟件的前提下，該參數設置有兩種方法：第一種方法：1、打開控制面板—Set PG/PC Interface
02

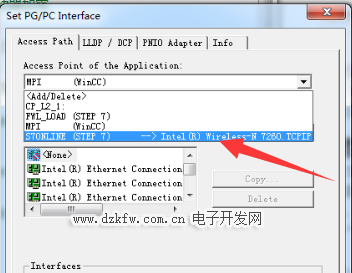

2、在“Set PG/PC Interface”對話框中選擇訪問點，如圖所示。
03

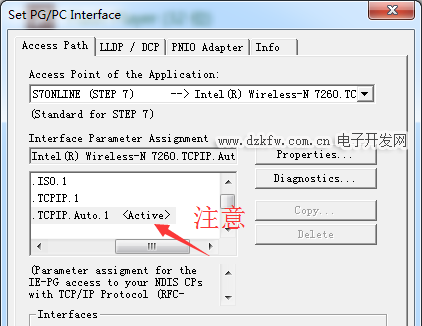

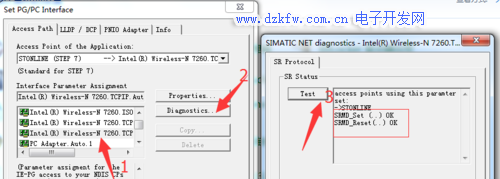

3、確定連接方式之后，選擇電腦當前使用的網卡，選擇后可以點擊診斷測試連接情況，測試顯示0K時，表示接口連接正常。如圖所示。（注意：在網卡選擇時需要選擇后綴為Auto。1<Active>的網卡選項）
方法/步驟2
01

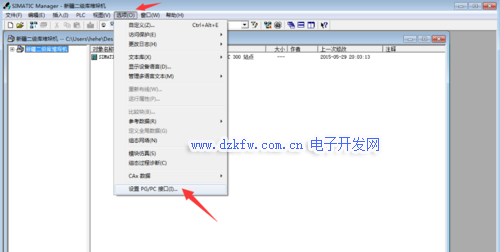

第二種方法：可以直接在Step 7軟件的菜單欄打開設置對話框 1、打開Step 7軟件—選項—設置PG/PC接口，如圖所示。
02

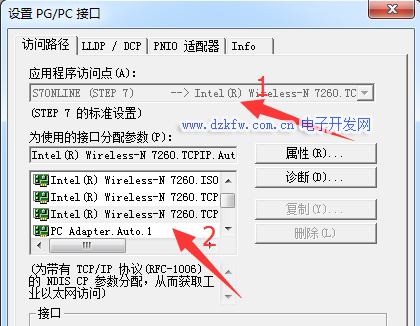

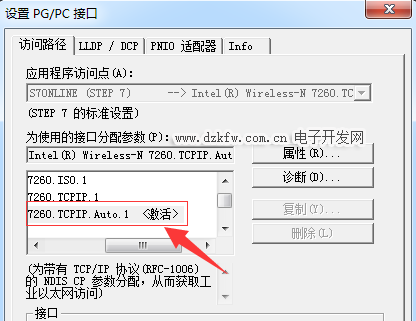

2、依次設置程序訪問點—當前電腦使用的網卡類型。選擇后可以使用診斷—測試檢測連接情況。步驟同方法一，如圖所示。（注意選擇當前電腦網卡時同樣要選擇后綴為Auto。1<激活>的選項）
特別提示
注意在選擇電腦當前網卡時，要選擇當前網卡后綴為激活的那個選項。
