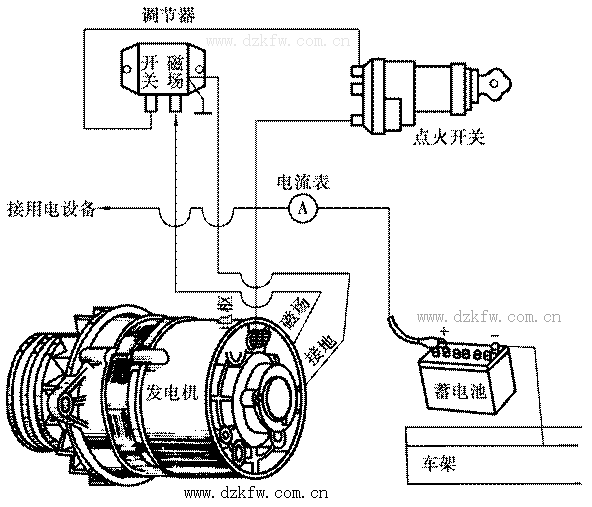

圖1 普通發電機充電系電路圖

普通交流發電機的構造

普通交流發電機由后端蓋、電刷架、電刷、電刷彈簧壓蓋、硅二極管、散熱板、轉子、定子總成、前端蓋、風扇和皮帶輪等組成。

轉子：轉子由爪極、磁軛、磁場繞組、集電環和轉子軸等組成，其作用是產生旋轉磁場。當兩集電環通入直流電時（通過電刷），磁場繞組中就有電流通過，并產生軸向磁通，使爪極一塊被磁化為N極，另一塊被磁化為S極，從而形成六對相互交錯的磁極。當轉子轉動時，就形成了旋轉的磁場。

定子：定子由鐵心和三相繞組按一定的方式繞制而成，有星形和三角形接法兩種，其作用是產生三相交變電動勢。

硅二極管：6管交流發電機的整流器是由6只硅整流二極管組成三相全波橋式整流電路。將交流電變成直流電。

電刷：將勵磁電流引入到轉子中。

前后端蓋：固定發電機和整流元件的。

風扇：散熱。

圖2 普通交流發電機的構
