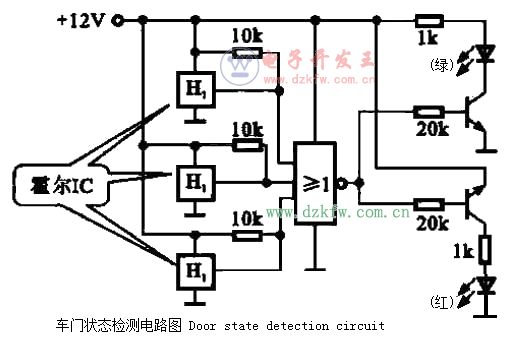

如圖所示為一種公共汽車門狀態檢測電路，該電路主要是由三只霍爾傳感器構成的，適用于各種汽車中對其門狀態的指示。Door state detection circuit

三只霍爾傳感器分別安裝在公共汽車門的門框上，并在車門適當的位置安裝有磁體。當車門處于打開狀態時，磁體距離霍爾傳感器較遠使其輸出端輸出高電平。若三個霍爾傳感器任意一個檢測到門未關或未鎖好，則或非門輸出低電平，紅色指示燈亮;若三個傳感器均輸出高電平，與非門輸出高電平，綠色指示燈亮，實時呈現車門當前狀態。
