為克服RC移相振蕩器的缺點，常采用RC串并聯電路作為選頻反饋網絡的正弦振蕩電路，也稱為文氏電橋振蕩電路，如圖Z0820所示。它由兩級共射電路構成的同相放大器和RC串并聯反饋網絡組成。由于φA= 0，這就要求RC串并聯反饋網絡對某一頻率的相移φF＝2nπ，才能滿足振蕩的相位平衡條件。下面分析RC串并聯網絡的選頻特性，再介紹其它
有關元件的作用。

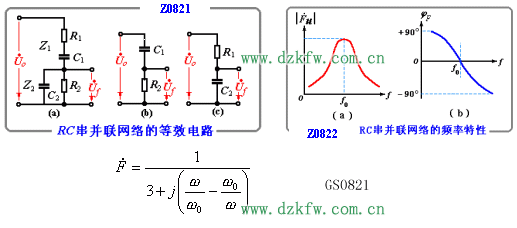

    圖Z0820中RC串并聯網絡在低、高頻時的等效電路如圖Z0821所示。這是因?yàn)樵陬l率比較低的情況下，（1/ωC）>R，而頻率較高的情況下，則（1/ωC）<R，前者等效于一節超前型移相電路，后者等效于一節滯后型移相電路。顯然頻率從低到高連續變化，相移從+90°到-90°連續變化，其中必存在一個中間頻率f0，使RC串并聯網絡的相移為零。于是滿足相位平衡條件。對此，可進一步作定量分析，由圖Z0821（a）得：

為調節頻率方便，通常取R1 = R2 = R，C1 = C2 = C，如果令ω0＝1/ RC，則上式簡化為：

    可見，RC串并聯反饋網絡的反饋系數是頻率的函數。由式GS0821可畫出的幅頻和相頻特性，如圖Z0822所示。由圖可以看出：
    當時，的模最大，且|| = 1/3 ，φF＝0；當f大于f0時，||都減小，且φF≠0 。這就表明RC串并聯網絡具有選頻特性。因此圖Z0820電路滿足振蕩的相位平衡條件。如果同時滿足振蕩的幅度平衡條件，就可產生自激振蕩。振蕩頻率為：

    一般兩級阻容耦合放大器的電壓增益Au遠大于3，如果利用晶體管的非線性兼作穩幅環節，放大器件的工作范圍將超出線性區，使振蕩波形產生嚴重失真。為了改善振蕩波形，實用電路中常引進負反饋?zhàn)鞣�(wěn)幅環節。圖Z0820中電阻Rf 和Re引入電壓串聯深度負反饋。這不僅使波形改善、穩定性提高，還使電路的輸入電阻增加和輸出電阻減小，同時減小了放大電路對選頻網絡的影響，增強了振蕩電路的負載能力。通常Rf 用負溫度系數的熱敏電阻（Rt）代替，能自動穩定增益。假如某原因使振蕩輸出Uo增大，Rf上的電流增大而溫度升高，阻值Rf 減小，使負反饋增強，放大器的增益下降，從而起到穩幅的作用。
    從圖Z0820可以看出，RC串并聯網絡和Rf、Re，正好組成四臂電橋，放大電路輸入端和輸出端分別接到電橋的兩對角線上，因此稱為文氏電橋振蕩器。
    目前廣泛采用集成運算放大器代替圖Z0820中的兩級放大電路來構成RC橋式振蕩器。圖Z0823是它的基本電路。
    文氏電橋振蕩器的優點是：不僅振蕩較穩定，波形良好，而且振蕩頻率在較寬的范圍內能方便地連續調節。
