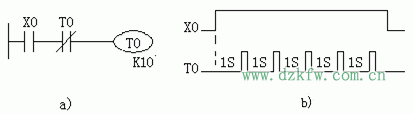

圖1  周期可調的脈沖信號發生器
a）梯形圖   b）時序圖
（2）占空比可調的脈沖信號發生器

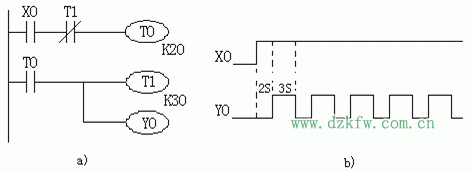

如圖2所示為采用兩個定時器產生連續脈沖信號，脈沖周期為5秒，占空比為3：2（接通時間：斷開時間）。接通時間3s，由定時器T1設定，斷開時間為2s，由定時器T0設定，用Y0作為連續脈沖輸出端。

圖2  占空比可調的脈沖信號發生器
a）梯形圖   b）時序圖
（3）順序脈沖發生器

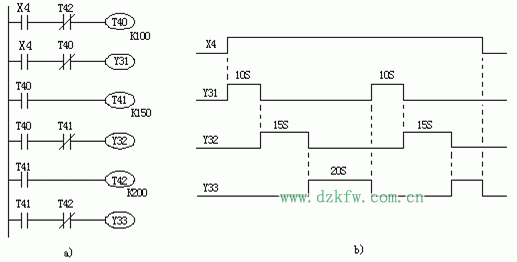

如圖3a所示為用三個定時器產生一組順序脈沖的梯形圖程序，順序脈沖波形如圖3b所示。當X4接通，T40開始延時，同時Y31通電，定時l0s時間到，T40常閉觸點斷開，Y31斷電。T40常開觸點閉合，T41開始延時，同時Y32通電，當T41定時15s時間到，Y32斷電。T41常開觸點閉合，T42開始延時．（m.www84811.com 版權所有）同時Y33通電，T42定時20s時間到，Y33斷電。如果X4仍接通，重新開始產生順序脈沖，直至X4斷開。當X4斷開時，所有的定時器全部斷電，定時器觸點復位，輸出Y31、Y32及Y33全部斷電。

圖3  順序脈沖發生器
a）梯形圖   b）時序圖
2．斷電延時動作的程序
大多數plc的定時器均為接通延時定時器，即定時器線圈通電后開始延時，待定時時間到，定時器的常開觸點閉合、常閉觸點斷開。在定時器線圈斷電時，定時器的觸點立刻復位。
如圖4所示為斷開延時程序的梯形圖和動作時序圖。當X13接通時，M0線圈接通并自鎖，Y3線圈通電，這時T13由于X13常閉觸點斷開而沒有接通定時；當X13斷開時，X13的常閉觸點恢復閉合，T13線圈得電，開始定時。經過10s延時后，T13常閉觸點斷開，使M0復位，Y3線圈斷電，從而實現從輸入信號X13斷開，經10s延時后，輸出信號Y3才斷開的延時功能。

圖4  斷電延時動作的程序
a）梯形圖      b）時序圖
3．多個定時器組合的延時程序
一般PLC的一個定時器的延時時間都較短，如FX系列PLC中一個0.1s定時器的定時范圍為0.1～3276.7s，如果需要延時時間更長的定時器，可采用多個定時器串級使用來實現長時間延時。定時器串級使用時，其總的定時時間為各定時器定時時間之和。

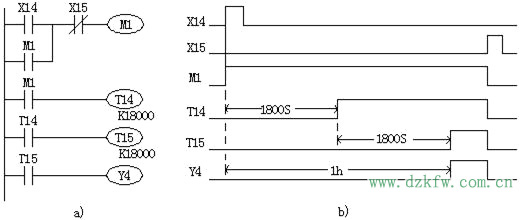

如圖5所示為定時時間為1h的梯形圖及時序圖，輔助繼電器M1用于定時啟停控制，采用兩個0.1s定時器T14和T15串級使用。當T14開始定時后，經1800s延時，T14的常開觸點閉合，使T15再開始定時，又經1800s的延時，T15的常開觸點閉合，Y4線圈接通。從X14接通，到Y4輸出，其延時時間為1800s+1800s=3600s=1h。

圖5  用定時器串級的長延時程序
a）梯形圖      b）時序圖
