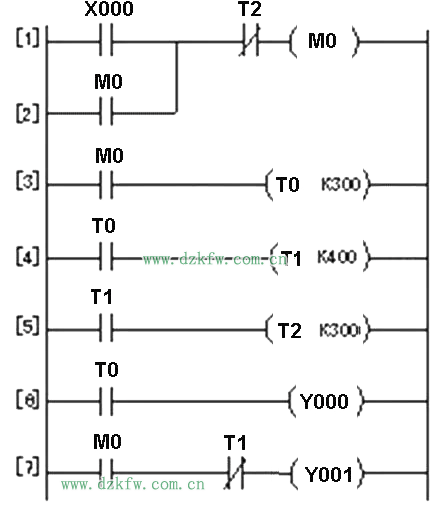

多定時器組合控制的plc線路與梯形圖它可以實現的功能是：按下起動按鈕后電動機B馬上運行，30秒鐘后電動機A開始運行，70秒后電動機B停轉，100秒后電動機A停轉。

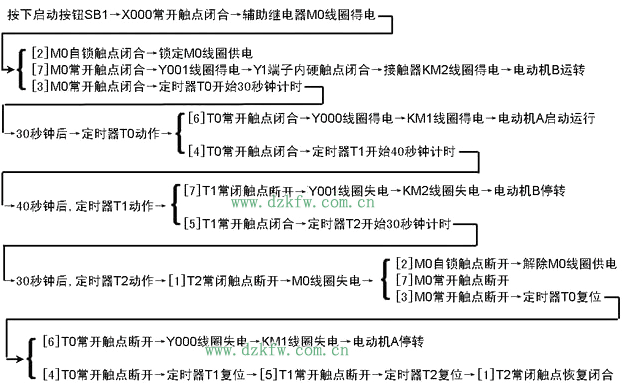

PLC線路與梯形圖說明如下：
多定時器組合控制的PLC線路與梯形圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-06-30
Tags：PLC,梯形圖,定時器,定時器組合
