功能塊圖( FBD)使用類似于布爾代數的圖形邏輯符號來表示控制邏輯，一些復雜的功能用指令框表示，功能框圖類似于與門、或門的方框，來表示邏輯關系。一般用一個指令框表示一種功能，框圖內的符號表達了該框圖的運算功能，框的左側為邏輯運算的輸入變量，右側為輸出變量，框左側的小圓圈表示對輸入變量取反（“非”運算），框右側的小圓圈表示對運算結果再進行“非”運算。方框被“導線”連接在一起，信號自左向右流動。FBD比較適合于有數字電路基礎的編程人員使用。

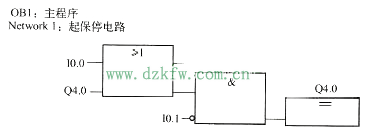

圖 功能塊圖程序示例

    利用功能塊圖( FBD)可以查看到像普通邏輯門圖形的邏輯盒指令。它沒有梯形圖編程器中的觸點和線圈，但有與之等價的指令，這些指令是作為盒指令出現的，程序邏輯是由這些盒指令之間的連接決定的。也就是說，一個指令（如AND盒）的輸出可以用來允許啟動另一條指令（如定時器），這樣可以建立所需要的控制邏輯。這樣的連接思想可以解決范圍廣泛的邏輯問題。功能塊圖( FBD)編程語言有利于程序流的跟蹤，但在目前使用較少。
