4069簡易紅外遙控開關電路圖�，F在家庭中TV、VCD、VCR等紅外遙控發射器擁有量較普遍，本電路針對它們的性能而構思，使遙控發射器發揮另一用途：發射紅外信號，控制照明燈具，其控制距離>8米。

　　現在家庭中TV、VCD、VCR等紅外遙控發射器擁有量較普遍，本電路針對它們的性能而構思，使遙控發射器發揮另一用途：發射紅外信號，控制照明燈具，其控制距離>8米。

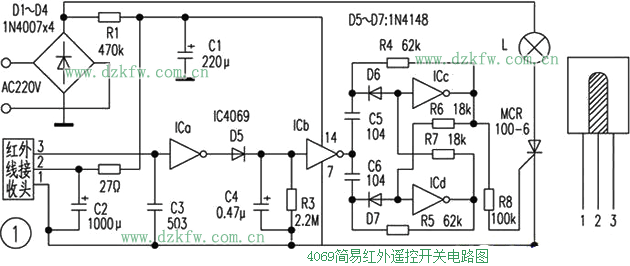

　　電路原理： 本電路見圖1，主要由紅外接收頭和IC4069組成的紅外控制開關電路。紅外接收頭靜態時輸出高電平。當收到遙控發射器送來的紅外脈沖信號時，接收頭的第腳輸出低電平(脈沖信號)。經ICa整形、放大、倒相而得到負脈沖信號，再由D5、C4、R3檢波，延時送至ICb(達到反相器的閾值電壓)，致使ICb輸出低電平，然后C4端電壓經R3放電，使ICb輸入端低于反相器的閾值電壓，ICb輸出端恢復高電平。這樣，每按動一次紅外發射器，在IC6輸出端就得到一個負脈沖信號，去觸發由ICc和ICd組成的雙穩態電路，促使雙穩態電路翻轉，輸出H或L電平，通過R8控制單向可控硅的導通或截止，進而控制燈具的亮與滅。

　　220V交流電經D1～D4、R1和C1整流、降壓，為電路提供+5V直流電壓。

　　調試及注意事項： 只要元件安裝無誤，即可通電測量TC4069第腳電壓，一般為+5V左右。若電壓過低，適當調整R1阻值。本電路空耗極微，實測功耗低于1/2W。注意：電路板帶高壓，測試時務必謹慎，以防觸電。

　　元器件選擇： 紅外接收頭的直流內阻較高，工作電壓+5V(見圖2)。單向可控硅SCR應與所選用白熾燈功率相當，以防過流擊穿。
