光譜位于紅色光之外， 波長為0.76～1.5μm，比紅色光的波長還長，這樣的光被稱為紅外線。
紅外遙控是利用紅外線進行傳遞信息的一種控制系統，紅外遙控具有抗干擾，電路簡單，編碼
及解碼容易，功耗小，成本低的優點，目前幾乎所有的視頻和音頻設備都支持這種控制方式。

一、紅外遙控系統結構

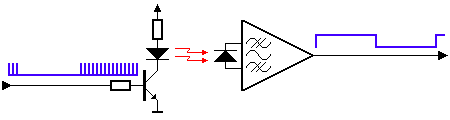

紅外遙控系統主要分為調制、發射和接收三部分，如圖1 所示：

圖1 紅外遙控系統

1.調制

紅外遙控發射數據時采用調制的方式，即把數據和一定頻率的載波進行“與”操作，這樣可以提高發射效率和降低電源
功耗。

調制載波頻率一般在30khz到60khz之間，大多數使用的是38kHz，占空比1/3的方波，如圖2所示，這是由發射端所使用的
455kHz晶振決定的。在發射端要對晶振進行整數分頻，分頻系數一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。

圖2 載波波形

1.發射系統

目前有很多種芯片可以實現紅外發射，可以根據選擇發出不同種類的編碼。由于發射系統一般用電池供電，這就要求芯片
的功耗要很低，芯片大多都設計成可以處于休眠狀態，當有按鍵按下時才工作，這樣可以降低功耗芯片所用的晶振應該有
足夠的耐物理撞擊能力，不能選用普通的石英晶體，一般是選用陶瓷共鳴器，陶瓷共鳴器準確性沒有石英晶體高，但通常
一點誤差可以忽略不計。

紅外線通過紅外發光二極管(LED)發射出去，紅外發光二極管內部材料和普通發光二極管不同，在其兩端施加一定電壓時，
它發出的是紅外線而不是可見光。

圖3a 簡單驅動電路                      圖3b 射擊輸出驅動電路


如圖3a和圖3b是LED的驅動電路，圖3a是最簡單電路， 選用元件時要注意三極管的開關速度要快，還要考慮到LED的正向
電流和反向漏電流，一般流過LED的最大正向電流為100mA，電流越大，其發射的波形強度越大。

圖3a電路有一點缺陷，當電池電壓下降時，流過LED的電流會降低，發射波形強度降低，遙控距離就會變小。圖3b所示的
射極輸出電路可以解決這個問題，兩個二極管把三級管基極電壓鉗位在1.2V左右，因此三級管發射極電壓固定在0.6V左右，
發射極電流IE基本不變，根據IE≈IC,所以流過LED的電流也基本不變，這樣保證了當電池電壓降低時還可以保證一定的遙
控距離。

1．一體化紅外接收頭
   紅外信號收發系統的典型電路如圖１所示，紅外接收電路通常被廠家集成在一個元件中，成為一體化紅外接收頭。

內部電路包括紅外監測二極管，放大器，限副器，帶通濾波器，積分電路，比較器等。紅外監測二極管監測到紅外信號，
然后把信號送到放大器和限幅器，限幅器把脈沖幅度控制在一定的水平，而不論紅外發射器和接收器的距離遠近。交流
信號進入帶通濾波器，帶通濾波器可以通過30khz到60khz的負載波，通過解調電路和積分電路進入比較器，比較器輸出
高低電平，還原出發射端的信號波形。注意輸出的高低電平和發射端是反相的，這樣的目的是為了提高接收的靈敏度。
一體化紅外接收頭，如圖5所示：

圖5 紅外接收頭
    紅外接收頭的種類很多，引腳定義也不相同，一般都有三個引腳，包括供電腳，接地和信號輸出腳。根據發射端調制
載波的不同應選用相應解調頻率的接收頭。

     紅外接收頭內部放大器的增益很大，很容易引起干擾，因此在接收頭的供電腳上須加上濾波電容，一般在22uf以上。
有的廠家建議在供電腳和電源之間接入330歐電阻，進一步降低電源干擾。

    紅外發射器可從遙控器廠家定制，也可以自己用單片機的PWM產生，推薦使用超小封裝(TSSOP20)的STC12C4052AD
或STC12C5406AD,可產生37.91KHz的PWM, PWM占空比設置為1/3, 通過簡單的定時中斷開關PWM, 即可產生發射波形。

    接收部分電路和程序比較簡單，這里不一一贅述。
