濕敏電阻式傳感器主要由感濕層3、電極4和具有一定機械強度的絕緣基片2組成，如圖1所示。感濕層在吸收了環境中的水分后引起兩電極間電阻值的變化，這樣就將相對濕度的變化轉換成電阻值的變化。
圖1 濕敏電阻結構示意圖
2、 濕敏電阻式傳感器的應用
濕敏電阻器廣泛應用于洗衣機、空調器、錄像機、微波爐等家用電器及工業、農業等方面作濕度檢測、濕度控制用。如圖2所示，是濕度檢測器電路原理圖。

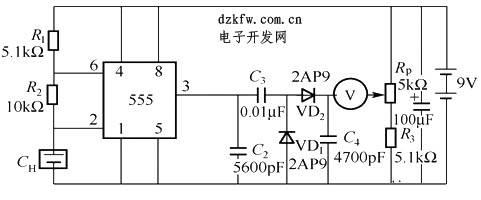

圖2 濕度檢測器電路原理圖
圖2所示電路中，由555時基電路、濕度傳感器CH等組成多諧振蕩器，在振蕩器的輸出端接有電容器C2，它將多諧振蕩器輸出的方波信號變為三角波。當相對濕度變化時，濕度傳感器CH的電容量將隨著改變，它將使多諧振蕩器輸出的頻率及三角波的幅度都發生相應的變化，輸出的信號經VD1，VD2整流和C4濾波后，可從電壓表上直接讀出與相對濕度相應的指數來。Rp電位器用于儀器的調零。
