會員注冊74ls373工作原理簡述:
(1).1腳是輸出使能(OE),是低電平有效,當1腳是高電平時,不管輸入3、4、7、8、13、14、17、18如何,也不管11腳(鎖存控制端,G)如何,輸出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)全部呈現高阻狀態(或者叫浮空狀態); (2).當1腳是低電平時,只要11腳(鎖存控制端,G)上出現一個下降沿,輸出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)立即呈現輸入腳3、4、7、8、13、14、17、18的狀態. 鎖存端LE 由高變低時，輸出端8 位信息被鎖存，直到LE 端再次有效。 當三態門使能信號OE為低電平時，三態門導通，允許Q0~Q7輸出，OE為高電平時，輸出懸空。

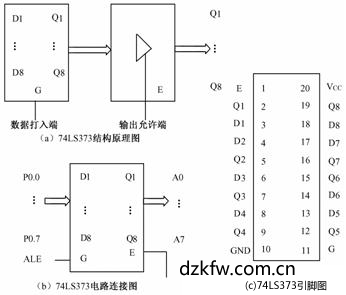

單片機系統中常用的地址鎖存器芯片74LS373以及coms的74hc373。是帶三態緩沖輸出的8D觸發器，其引腳圖與結構原理圖、電路連接圖如下：

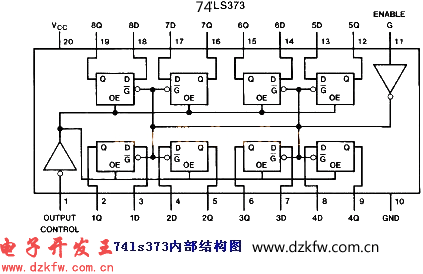

74LS373引腳圖，內部結構原理圖電路連接圖
|
E |
G |
功 能 |
|
0 |
0 |
直通Qi = Di |
|
0 |
1 |
保持（Qi保持不變） |
|
1 |
X |
輸出高阻 |
E G D Q
L H H H
L H L L
L L X Q
上表是74LS373的真值表，表中：
L——低電平；
H——高電平；
X——不定態；
Q0——建立穩態前Q的電平；
G——輸入端，與8031ALE連高電平：暢通無阻低電平：關門鎖存。圖中OE——使能端，接地。
當G=“1”時，74LS373輸出端1Q—8Q與輸入端1D—8D相同；
當G為下降沿時，將輸入數據鎖存。
