TDA7050 低電壓35mW立體聲耳機/BTL單聲道140mW音頻功率放大器IC性能特點及應用說明

產品概述

TDA7050是一個低電壓音頻放大集成電路，可應用于連接耳機聽音的小收音機、數碼音頻設備等，它可在單聲道（橋接負載）或立體聲模式下工作。TDA7050無需外部元件，是一個獨立完整的音頻放大器，電源電壓下降到1.6V仍可工作，并具有極低的靜態電流。采用SOP-8/DIP-8封裝。

性能特點

電源電壓范圍：1.6~6.0V
靜態電流：3.2mA (電源電壓為3V時)
BTL輸出功率：140mW (32Ω; VCC=3V; THD=10%)
立體聲輸出功率：35mW (32Ω; VCC=3V; THD=10%)
聲道隔離度：40dB
音頻放大綜合增益：26dB
輸出最高峰值電流：150mA

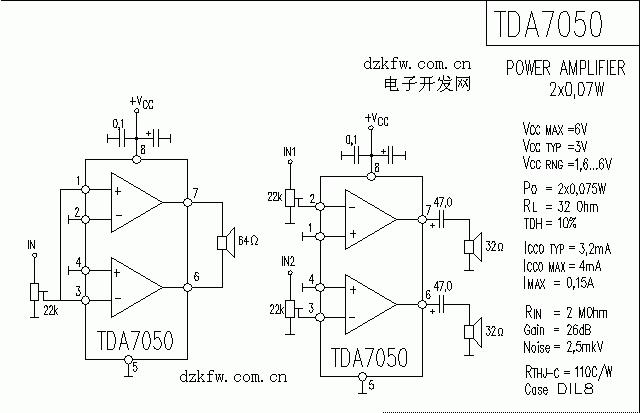

應用原理圖

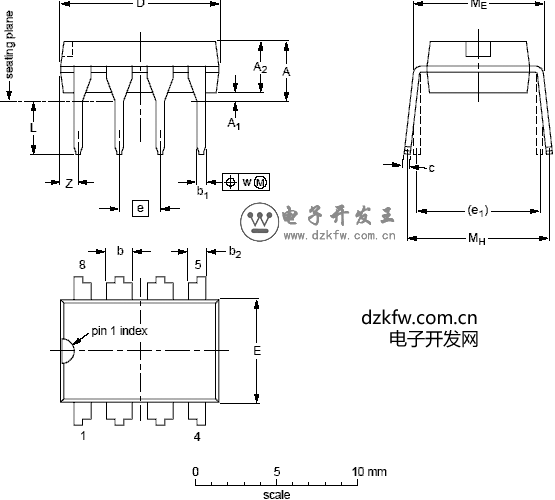

封裝尺寸


TDA7050功率放大器應用線路圖
最高工作電源電壓6V    輸出功率2×0.07W
典型工作電源電壓3V    正常工作電壓1.6-6V
正常工作電壓就是指在這個范圍內都可正常工作
集成電路給出的諸多參數就是按典型工作電壓測試的
