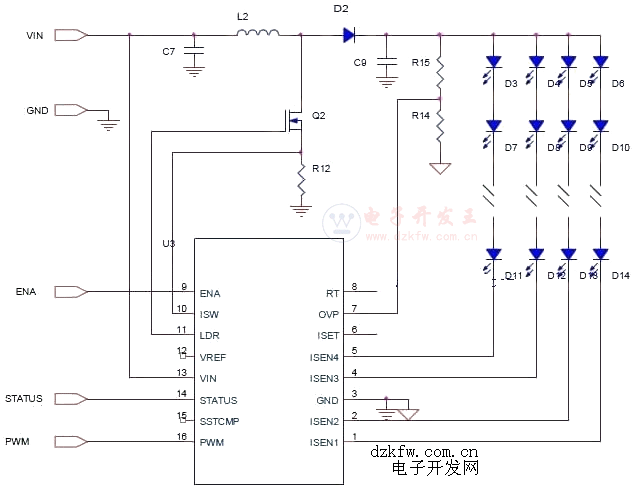

會員注冊OZ9998BRN OZ9998BLN OZ9998BGN OZ9998BDN
|
腳位 |
符號 |
功能 |
|
|
1 |
ISEN1 |
電流反饋1 |
電壓超7.3V 關閉對應的串 |
|
2 |
ISEN2 |
電流反饋2 |
電壓超7.3V 關閉對應的串 |
|
3 |
GND |
IC 接地 |
|
|
4 |
ISEN3 |
電流反饋3 |
電壓超7.3V 關閉對應的串 |
|
5 |
ISEN4 |
電流反饋4 |
電壓超7.3V，關閉對應的串 |
|
6 |
ISET |
LED電流設定 |
R=12KΩLED串電流：100MA |
|
7 |
OVP |
過壓保護 |
門檻電壓2.0V |
|
8 |
RT |
升壓部分頻率設定 |
|
|
9 |
ENA |
開關控制 |
0.6V關、2.4V 開 |
|
10 |
ISW |
升壓部分電流反饋 |
0.54V 關閉驅動脈沖 |
|
11 |
LDR |
驅動脈沖 |
|
|
12 |
VREF |
基準電壓 |
UVLO3.0V/4.0V |
|
13 |
VIN |
供電腳 |
4.5V-33.0V |
|
14 |
STATUS |
LED運行狀態輸出 |
LED 開路、LED 擊穿過流，過壓，過溫保護保護時電壓為0.3V |
|
15 |
SSTCMP |
軟啟動和控制回路補償 |
|
|
16 |
PWM |
PWN 亮度控制輸入 |
|
