uc3842引腳圖及功能

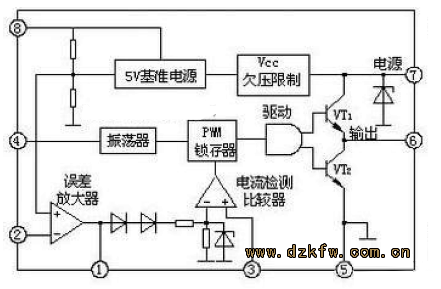

UC3842是一種高性能固定頻率電流型控制器，包含誤差放大器、PWM比較器、PWM鎖存器、振蕩器、內部基準電源和欠壓鎖定等單元，其結構圖如圖1所示。

各管腳功能簡介如下：

1腳COMP是內部誤差放大器的輸出端，通常此腳與2腳之間接有反饋網絡，以確定誤差放大器的增益和頻響。

2腳FEED BACK是反饋電壓輸入端，此腳與內部誤差放大器同向輸入端的基準電壓（一般為+2.5V）進行比較，產生控制電壓，控制脈沖的寬度。

3腳ISENSE是電流傳感端。在外圍電路中，在功率開關管（如VMos管）的源極串接一個小阻值的取樣電阻，將脈沖變壓器的電流轉換成電壓，此電壓送入3腳，控制脈寬。此外，當電源電壓異常時，功率開關管的電流增大，當取樣電阻上的電壓超過1V時，UC3842就停止輸出，有效地保護了功率開關管。

4腳RT/CT是定時端。鋸齒波振蕩器外接定時電容C和定時電阻R的公共端。

5腳GND是接地。

6腳OUT是輸出端，此腳為圖滕柱式輸出，驅動能力是±lA。這種圖騰柱結構對被驅動的功率管的關斷有利，因為當三極管VTl截止時，VT2導通，為功率管關斷時提供了低阻抗的反向抽取電流回路，加速功率管的關斷。

7腳Vcc是電源。當供電電壓低于 ＋16V時，UC3824不工作，此時耗電在1mA以下。輸入電壓可以通過一個大阻值電阻從高壓降壓獲得。芯片工作后，輸入電壓可在+10～+30V之間波動，低于+10V停止工作。工作時耗電約為15mA，此電流可通過反饋電阻提供。

8腳VREF是基準電壓輸出，可輸出精確的+5V基準電壓，電流可達50mA。

UV3842的電壓調整率可達0.01%，工作頻率為500kHz，啟動電流小于1mA，輸入電壓為10～30V，基準電壓為4.9～5.1V，工作溫度為0～70℃，輸出電流為1A。

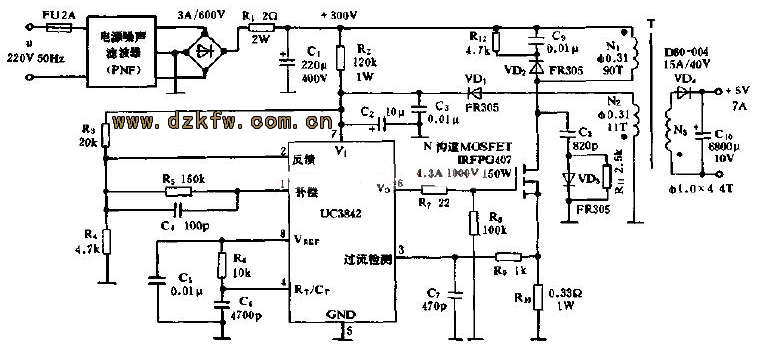

uc3842典型應用電路（一）

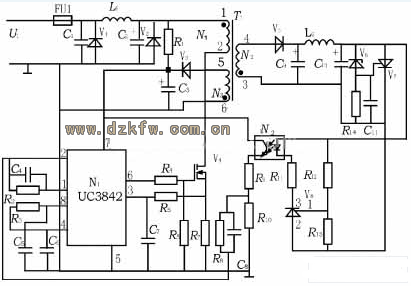

下圖是UC3842組成的帶有過流過壓保護的典型應用電路圖

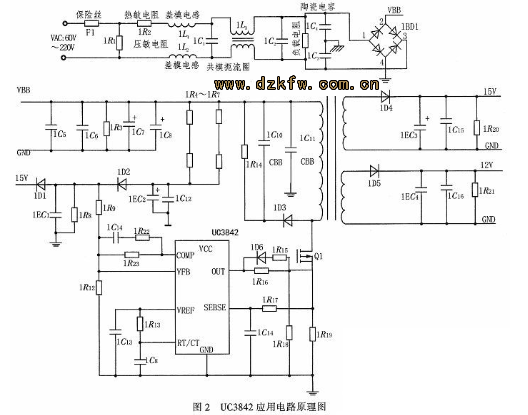

圖 UC3842應用電路圖

過流保護原理：當負載電流超過額定值或輸出短路，引起開關管V4電流增加，R7上的電壓反饋至3腳，當R7上的電壓大于1V時，通過內部電流放大器使導通寬度變窄，輸出電壓下降，同時也使UC3842工作電壓下降。當下降至整定電壓以下時，過流保護電路工作，達到保護功率管的目的。短路現象消失后，電源自動恢復正常工作。

過壓保護：當因某種原因使輸出電壓過高時，穩壓管V6導通，從而觸發晶閘管V7導通，使輸出端短路，可見過壓保護是以過流保護的形式出現的。

uc3842典型應用電路（二）

UC3842 采用固定工作頻率脈沖寬度可控調制方式，共有8 個引腳，各腳功能如下：①腳是誤差放大器的輸出端，外接阻容元件用于改善誤差放大器的增益和頻率特性；②腳是反饋電壓輸入端，此腳電壓與誤差放大器同相端的2.5V 基準電壓進行比較，產生誤差電壓，從而控制脈沖寬度；③腳為電流檢測輸入端， 當檢測電壓超過1V時縮小脈沖寬度使電源處于間歇工作狀態；④腳為定時端，內部振蕩器的工作頻率由外接的阻容時間常數決定，f=1.8/（RT×CT）；⑤腳為公共地端；⑥腳為推挽輸出端，內部為圖騰柱式，上升、下降時間僅為50ns 驅動能力為±1A ；⑦腳是直流電源供電端，具有欠、過壓鎖定功能，芯片功耗為15mW；⑧腳為5V 基準電壓輸出端，有50mA 的負載能力。

uc3842典型應用電路（三）

AC—DC電路

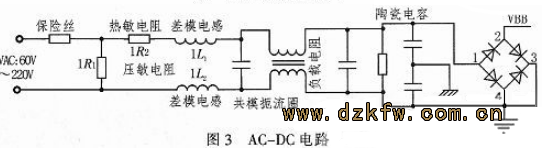

AC—DC電路將交流變成直流，是反激式開關電源設計的先決條件。圖2為AC—DC電路，其中，輸入交流電壓為60～220 V，電阻1R2為正溫度系數熱敏電阻，防止過流。1R1為壓敏電阻用于旁路浪涌電壓。在PCB布線要求上，壓敏電阻與零線間采用蛇形走線，若壓敏電阻損壞，則可及時斷開壓敏電阻而不至于因為壓敏電阻短路燒毀電路板。共模扼流圈

和差模電感（1L1、1L2）分別濾除共模和差模干擾，由全橋整流電橋整流出直流電為后續電路供電。

uc3842典型應用電路（四）

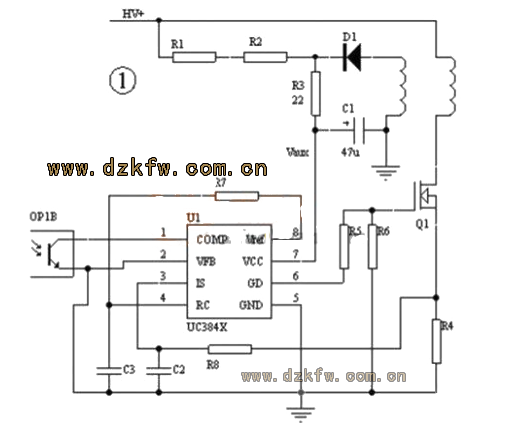

3842電路的保護 用UC3842做的開關電源的典型電路見圖1。過載和短路保護，一般是通過在開關管的源極串一個電阻（R4），把電流信號送到3842的第3腳來實現保護。

當電源過載時，3842保護動作，使占空比減小，輸出電壓降低，3842的供電電壓Vaux也跟著降低，當低到3842不能工作時，整個電路關閉，然后靠R1、R2開始下一次啟動過程。這被稱為“打嗝”式（hiccup）保護。在這種保護狀態下，電源只工作幾個開關周期，然后進入很長時間（幾百ms到幾s）的啟動過程，平均功率很低，即使長時間輸出短路也不會導致電源的損壞。

由于漏感等原因，有的開關電源在每個開關周期有很大的開關尖峰，即使在占空比很小時，輔助電壓Vaux也不能降到足夠低，所以一般在輔助電源的整流二極管上串一個電阻（R3），它和C1形成RC濾波，濾掉開通瞬間的尖峰。仔細調整這個電阻的數值，一般都可以達到滿意的保護。使用這個電路，必須注意選取比較低的輔助電壓Vaux，對3842一般為13～15V，使電路容易保護。

uc3842中文資料匯總（uc3842引腳圖及功能_工作原理及典型應用電路）

圖1是使用最廣泛的電路，然而它的保護電路仍有幾個問題：

1. 在批量生產時，由于元器件的差異，總會有一些電源不能很好保護，這時需要個別調整R3的數值，給生產造成麻煩;

2. 在輸出電壓較低時，如3.3V、5V，由于輸出電流大，過載時輸出電壓下降不大，也很難調整R3到一個理想的數值;

3. 在正激應用時，輔助電壓Vaux雖然也跟隨輸出變化，但跟輸入電壓HV的關系更大，也很難調整R3到一個理想的數值。 這時如果采用輔助電路來實現保護關斷，會達到更好的效果。輔助關斷電路的實現原理：在過載或短路時，輸出電壓降低，電壓反饋的光耦不再導通，輔助關斷電路當檢測到光耦不再導通時，延遲一段時間就動作，關閉電源。
