DHT11介紹

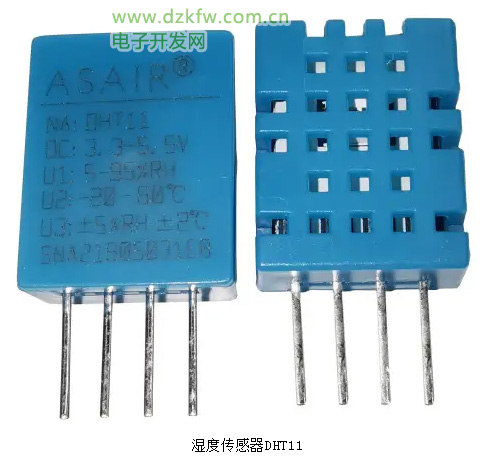

DHT11（數字溫濕度傳感器）為 3 或 4 針單排引腳封裝，連接方便。具有品質卓越、超快響應、抗干擾能力強、性價比極高、超小的體積、極低的功耗的優點，使其成為在測溫、測濕應用，在苛刻應用場合的一個非常不錯的選擇。

DHT11 內置一個電阻式感濕元件和一個 NTC 測溫元件，并與一個單片機相連接（DHT11 內部）。每個 DHT11 都在極為精確的濕度校驗室中進行校準，校準系數以程序的形式存在傳感器中，傳感器內部在檢測信號的處理過程中要調用這些校準系數。DHT11 采用簡易快捷的單線制串行接口，方便系統集成。

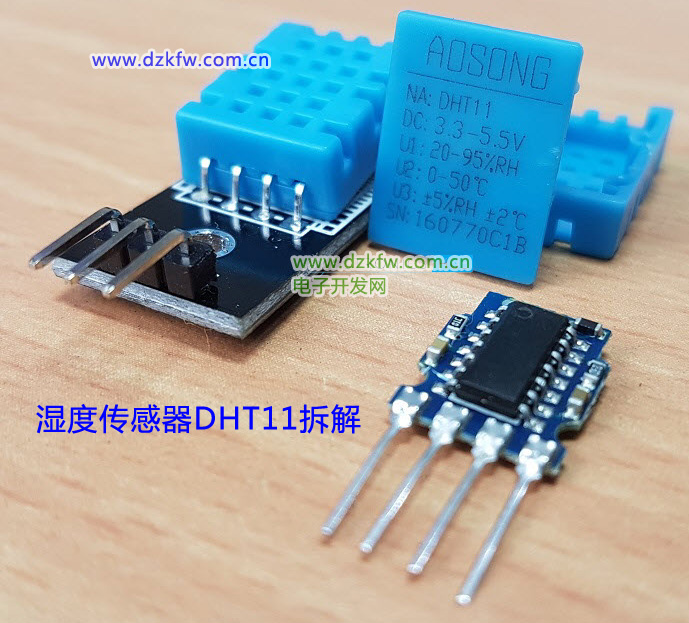

濕度傳感器DHT11拆解

DHT11��?zhǔn)且豢顢?shù)字溫濕度傳感器，它通過單總線結構進行數據通信。以下是其工作原理的詳細介紹：

1. 傳感器結構：DHT11包含一個電阻式測濕元件和一個NTC測溫元件，這些元件與一個高性能的8位單片機連接，用于實時采集濕度和溫度數據。
2. 數據傳輸格式：DHT11的數據傳輸格式是高位在前低位在后，一次傳輸40位數據，包括8位濕度整數數據、8位濕度小數數據、8位溫度整數數據、8位溫度小數數據以及最后的8位校驗和。
3. 校準系數：傳感器內部的校準系數以程序的形式存儲在OTP內存中，這些系數在檢測型號的處理過程中被調用以進行數據校準。
4. 通信協議：DHT11采用單總線數據格式，即單個數據引腳端口完成輸入輸出雙向傳輸。數據包由5個字節（40Bit）組成，數據分小數和整數部分，一次完整的數據傳輸為40bit，高位先出。
5. 通信過程：在通信過程中，首先將總線拉低進行數據的寫入，之后釋放總線停止數據寫入，然后再次拉低總線開始讀出數據操作。通過檢測DHT信號高電平的時間來判斷傳入的信號的值是0還是1。
6. 校驗和：數據傳送正確時，校驗和數據等于“8bit濕度整數數據+8位濕度小數數據+8bit溫度整數數據+8bit溫度小數數據”所得結果的末8位。

綜上所述，DHT11通過單總線結構進行數據通信，通過特定的通信協議和校驗機制，實現對環境溫度和濕度的實時監測和數據傳輸。

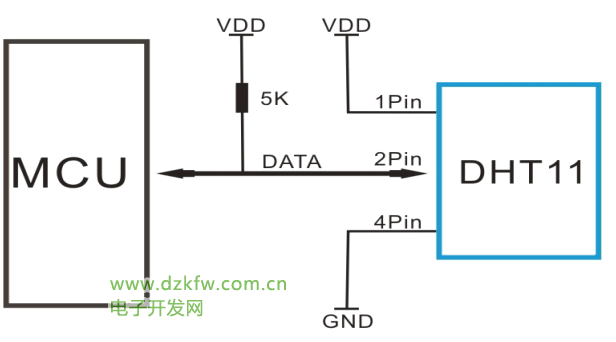

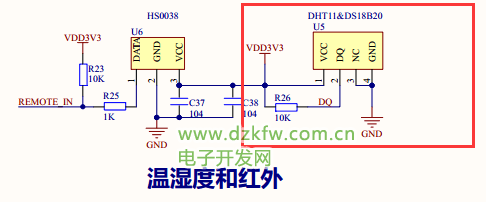

DHT11傳感器應用電路圖：

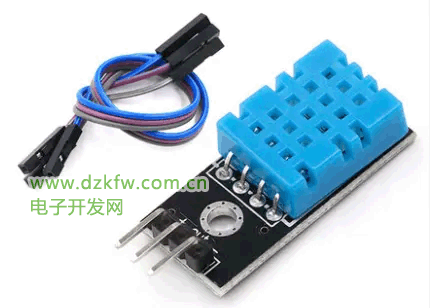

濕度傳感器應用實物圖
