1）一臺變頻器控制一臺電動機且不需要切換當一臺變頻器只控制一臺電動機，且并不要求和工頻電源進行切換時，變頻器與電動機之間不要接輸出接觸器。主要原因是：如果接入了輸出接觸器，則有可能在變頻器的輸出頻率較高的情況下直接起動電動機，產生較大的起動電流，導致變頻器跳閘。
2）必須接輸出接觸器的場合必須接輸出接觸器的情況主要有兩種：

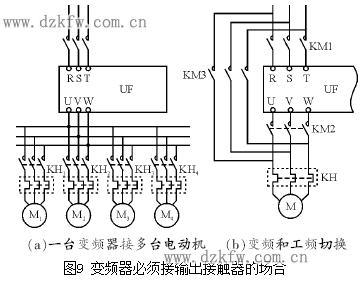

（1）一臺變頻器接多臺電動機這時，每臺電動機必須有單獨控制的接觸器，如圖所示；
（2）變頻和工頻需要切換這種情況下，當電動機接至工頻電源時，必須切斷和變頻器之間的聯系。因此，電動機和變頻器之間的接觸器是必須的，如圖所示。

和輸出接觸器類似，當一臺變頻器只控制一臺電動機，且并不要求和工頻進行切換時，由于變頻器本身具有熱保護功能，所以沒有必要接熱繼電器；當一臺變頻器接多臺電動機時，由于每臺電動機的容量比變頻器小得多，變頻器不可能對每臺電動機進行熱保護。則每臺電動機只能分別由各自的熱繼電器進行保護；當電動機需要在變頻和工頻之間進行切換控制的情況下，因為在工頻運行時，變頻器不可能對電動機進行熱保護，故熱繼電器也是必須的。
