導讀：有關線電壓與相電壓的區別，什么是線電壓和相電壓，線電壓與相電壓的大小關系，線電壓=根號3倍的相電壓，對于市電，相電壓220伏，線電壓是220伏的根號3倍，即380伏。
線電壓與相電壓的區別

一、什么是線電壓和相電壓

對于三相四線制的電網，三根相線中任意兩根間的電壓稱線電壓，任意一根的相線與零線間的電壓稱相電壓，三相電壓的相位相差120度，線電壓是兩個相的相電壓的矢量和。

線電壓與相電壓的大小關系：線電壓=根號3倍的相電壓。對于市電，相電壓220伏，線電壓是220伏的根號3倍，即380伏。

注意：

相電壓：火線與零線之間的電壓。我國相電壓為220伏，50赫茲。

線電壓：火線與火線之間的電壓。我國線電壓為380伏，50赫茲。

相電壓，三相輸電線（火線）與中性線間的電壓叫相電壓。如：日常用電系統中的三相四線制中電壓為380/220V，即線電壓為380V，相電壓為220V。

線電壓，三相輸電線各線（火線）間的電壓叫線電壓，線電壓的大小為相電壓的1.73倍。

二、線電壓和相電壓的區別

對于相電壓，一般會理解成相于相之間的電壓也就是380v，而線電壓理解成了220V。

相電壓是指相線即火線和零線之間的電壓，而線電壓為線路上任意兩火線的電壓，也就是說相電壓應該是220V，而線電壓才是380V。

從發電廠出來的都是三根火線(線電壓)。在用變壓器升壓輸送出去，用到的點是用降壓變壓器降壓到400V(依舊是三根火線線電壓)。

零線是從降壓變壓器的繞組的三組線圈的接點里引出來的，變壓器是星型的，這里的四根線齊了。

在通過陪電柜分別接到用戶(負載)。三根火線一般命名為A、B、C，零線為N。用380V的線電壓是接A、B、C。我們家庭是用AN、BN、CN。既220V 相電壓。400與380不等啊！是的，那里的20V電壓消耗在線路等其他設備里。

所謂線電壓指的是線與線之間電壓380，相電壓是線與零之間的電壓220。

三、相電壓與線電壓的含義

1、三相電源的相位，A、B、C三根火線之間，互相相差120度電角度。380V電壓，是指相線（火線）之間的電壓，它們?nèi)魏位鹁�與中性點之間的電壓是220V，兩者是根號3的關系。

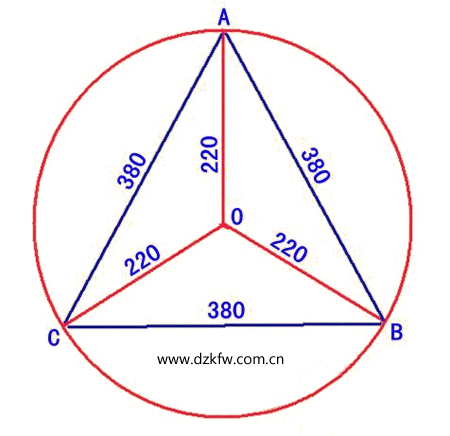

2、請看附圖，了解相電壓（220V）與線電壓（380V）之間的關系。

相電壓與線電壓的含義

四、什么是相電壓線電壓？相電壓與線電壓的關系

火線和零線間的電壓為220伏，稱為“線電壓”；而兩根火線間的電壓為380伏，稱為“相電壓”。

線電壓就是兩根相線之間的電壓，相電壓就是相與中性點之間的電壓，這是對星形接法而言的，但對于角形接法，沒有中性點，相電壓是等于線電壓的。因為每相繞組上所能承受的電壓是相電壓，角形接法中其中有一相繞組始終是接在兩根相線之間的，即有一個繞組直接接在線電壓上，所是以最低的為準，在角形接法中線電壓要等于相電壓，才能滿足繞組的電壓等級。

理解：

1、三相電——發電機中三個固定線圈，它們在磁場中運動相應產生三個感應電壓，而且每個電壓的相角相差120度，這就是日常所謂的ABC三相；

2、發電機的三相電輸出接法若采用“三相四線制星形接法”， 就會有一根零線和三條相線；

3、零線——變壓器低壓側一般采用Y型接法，中性點用導線與大地相連，同時在中性點拉出一條導線，該導線便是零線。零線的好處是把中性點的電位保持為零電位，使相線（A、B、C相拉出的導線）與零線之間的電壓保持相對穩定，有利于用戶電器使用。

4、線電壓、電流——相線與相線之間的電壓稱為線電壓（例如AB相線之間的電壓，一般為380V），相線與相線之間形成回路所產生的電流稱線電流
相電壓，相電流——相線與零線之間的電壓稱相電壓（一般為220V），相線與零線之間形成回路所產生的電流為相電流。

5、母線——在輸電線路中的主干線稱為母線。

6、相電壓是各個相與地的電壓。線電壓是相與相的電壓，就三相四線制的380伏、相電壓是220伏 線電壓是380伏。兩個是1.732的關系。
