有關對稱三相電源(三相交流電路)的知識，對稱三相電源是由3個同頻率、等幅值、初相位依次滯后120度的正弦電壓連接成星形 (Y)或三角形組成的電源。

對稱三相電源(三相交流電路)

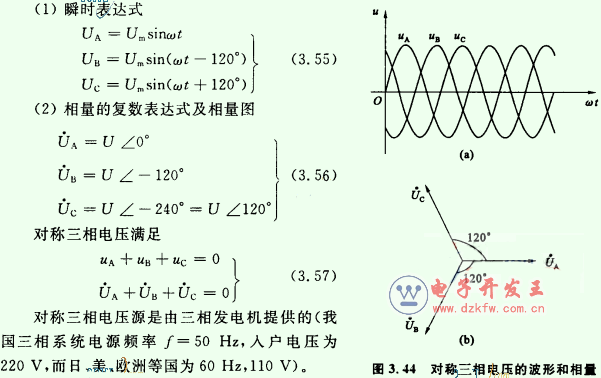

對稱三相電源是由3個同頻率、等幅值、初相位依次滯后120度的正弦電壓連接成星形 (Y)或三角形組成的電源，這3個電源依次稱為A相、B相和C相，對稱三相電壓各相的波形和相量圖如圖3.44所示。

其電壓瞬時表達式及其相量分別為：
