如何判斷正負反饋

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2016-5-24
簡單說,如果反饋量的引入會使輸出變化范圍增大,是正反饋;如果反饋量的引入會使輸出變化范圍減小,是負反饋。

1. 反饋到前管基極的反饋信號與基極輸入信號是相加,反饋到發射極則與基極輸入信號相減。
2. 信號從基極到集電極(共射放大器)就反相一次,從基極到發射極(共集放大器)則同相。
因此,兩級放大器若都是共射接法,則信號經過兩次反相后,輸出與輸入同相,故反饋到基極相加,屬于正反饋;反饋到發射極屬于負反饋。
兩級放大器若是一共射接法,另一共集接法,則輸出與輸入反相,故反饋到基極相減,屬于負反饋;反饋到發射極屬于正反饋。
利用“瞬時電壓極性法”進行正、負反饋的判斷。其具體步驟為:在放大電路的輸入端,假設一個輸入信號對地的瞬時極性為正(或負),可用“+”(或“-”)表示。然后按信號傳輸方向依次判斷相關點的瞬時極性,直至判斷出反饋信號到達輸入回路的瞬時極性。如果反饋信號的瞬時極性使凈輸入增加,則為正反饋;反之為負反饋。
瞬時極性:
方法是:信號經過無源器件如電阻、電容時極性不改變;經過三極管時,從基極進去集電極出來時要改變極性;經過集成運算放大器時,從反相輸入端進去輸出端出來要改變極性。
瞬時極性確定正、負反饋:
反饋信號和輸入信號加于輸入回路同一“點”時,瞬時極性相同的為正反饋,瞬時極性相反的是負反饋。
    反饋信號和輸入信號加于輸入回路不同的兩“點”時,瞬時極性相同的為負反饋,瞬時極性相反的是正反饋。
對三極管來說這兩“點”是基極和發射極,對運算放大器來說這兩“點”是同相輸入端和反相輸入端。

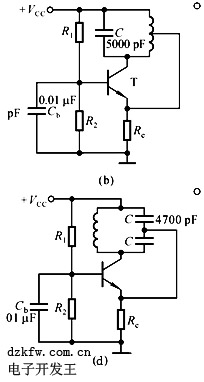

以下是電感三點式和電容三點式反饋電路。

電感三點式和電容三點式反饋電路
