過零檢測指的是在交流系統中，當波形從正半周向負半周轉換時，經過零位時，系統作出的檢測。可作開關電路或者頻率檢測。漏電開關的漏電檢測是檢測零序電流。大致有兩種方案，一是變壓器隔離，二是光耦隔離的。哪種方案更經濟，而且過零點精確。

過零檢測電路一般是用在控制周期性變化的波形電路中，有很多種搭建的方法，在這說一種比較簡單且適應范圍較廣泛的電路。

光耦隔離:

1. 工作原理簡介

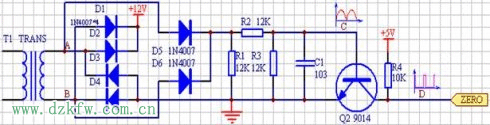

D5、D6電壓取自變壓器次級A、B兩點(~14v)，經過D5、D6全波整流，形成脈動直流波形，電阻分壓后，再經過電容濾波，濾去高頻成分，形成C點電壓波形;當C點電壓大于0.7V時，三極管Q2導通，在三極管集電極形成低電平;當C點電壓低于0.7V時，三極管截止，三極管集電極通過上拉電阻R4，形成高電平。這樣通過三極管的反復導通、截止，在芯片過零檢測端口D點形成100Hz脈沖波形，芯片通過判斷，檢測電壓的零點。

  過零檢測電路原理
他的原理很簡單，就是利用三極管的通斷，控制輸出端得電平的高低。當三極管的基級電壓高于0.7V是三極管導通，輸出端為低電平，當基級電壓低于0.7V的時候，輸出端為高電平，從而確定過零點。經過測量形成如下波形圖。過零檢測電路原理


高電平的時間為零點時間
在設計中要注意的是器件的選擇，要根據測量電路的電壓或者電流等級選擇不同的元器件，防止出現燒壞短路現象。
當然要做電流的過零檢測要在互感器的二次側加一個精密電阻即可，原理一樣。
