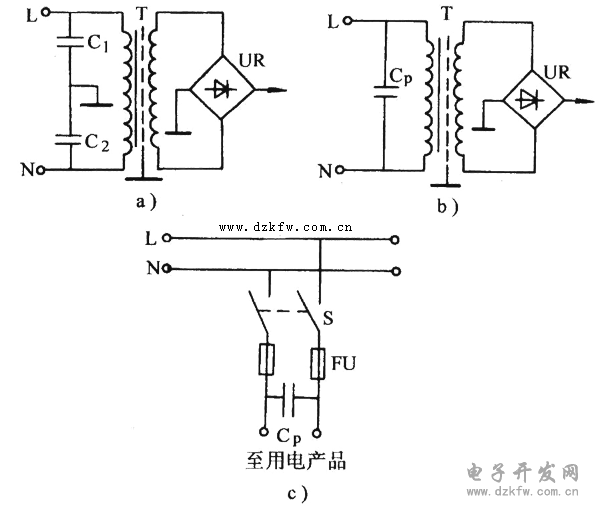

如圖A所示,電子產品常用的抗干擾措施，就是在電源變壓器的一次 側對地(機殼)接入兩只旁器路電容。C1 與C2選用小容量時,只能對前沿很陡,寬度很窄的脈沖起旁路作用.想要克服能量較大的脈沖干擾,至少需要將它的基波,三次諧波濾掉才行,所以C1 與C2應取大些.但這樣機殼帶電會帶來危險.經實驗,將0.47～2μF(耐壓500～750)的電容按圖B接入電網,不但能消除干擾,而且不會是機殼帶電,對保護人身及設備安全十分有利.Cp接入電網對提高電網的功率因數,無疑也起到了積極作用.為了使Cp充分發揮作用,可將其接于電網進戶處的刀閘S上端,如圖C所示.
