普通家用空調、分體式空調器將一部分噪聲源移至室外，以滿足人們對室內安靜的要求，一般將壓縮機、冷凝器及其風機放在室外，構成室外機組，把蒸發器及其風機放在室內，構成室內機組。室內機組有壁掛式、吊頂式、嵌入式、落地式和臺式等多種形式，但基本構成和原理大同小異。空調基本原理圖：

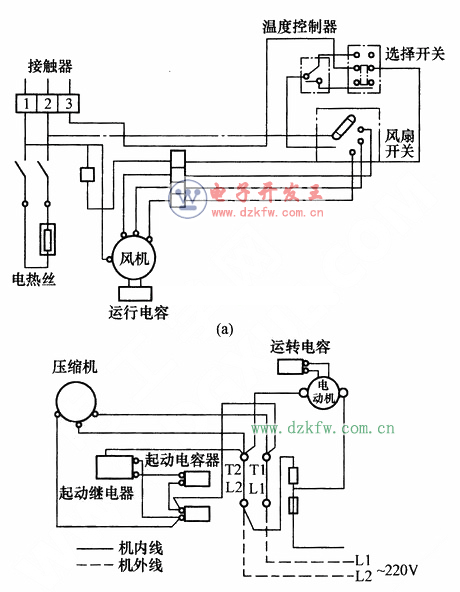

如下圖所示是典型的分體式空調器電路，其中上圖為室內機組；下圖為室外機組。室內機組的風扇電動機采用電容運轉PSC電路，風扇開關有高速（強風）和低速（弱風）的選擇。室內機組還有冷、熱選擇開關；溫度控制器可以有強冷、弱冷、強熱和弱熱的選擇。室外機組由壓縮機、冷凝器及風機組成，圖中壓縮機電動機采用電容起動電容運轉的方式，并采用電壓式繼電器。室外機組冷凝器風扇電動機采用電容運轉方式。圖中實線為內接線，虛線為外接線。
