IGBT這個場控器件，也叫絕緣柵雙極型晶體管，用的地方很多。小到家用電器，如電磁爐、開關電源，高大上的就是高鐵也用，在工業用如變頻器、交流電機等，其實很多領域都離不開它。從外觀上看，跟晶體三極管幾乎一個模子。

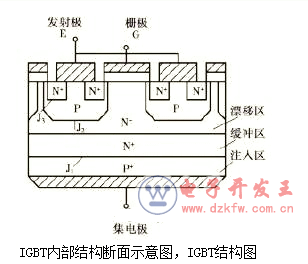

IGBT的結構圖如下



IGBT屬于三端器件，由柵極（G）、集電極（C）、發射極（E）構成。上圖所示的IGBT雙極型晶體管跟VDMOSFET組合的，其中多出來的一層P+是為了實現對漂移區的電導率進行調制，使IGBT具有很強的流通能力。

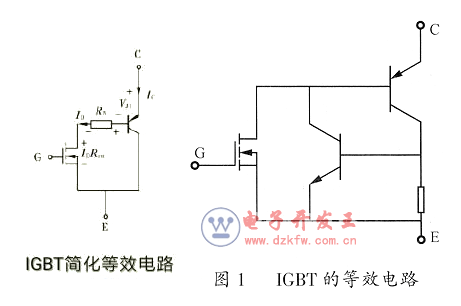

IGBT的工作原理：IGBT的簡化等效電路圖如下

這個IGBT是達林頓結構的簡化等效電路圖，由MOSFET跟GTR組成。IGBT的通與斷取決于柵極（F）跟發射極（E）之間的電壓UGE。當IGBT的UGE電壓為正時，且高于其閥值電壓，那么MOSFET內會形成溝道，此時GTR就會得到基極電流使IGBT導通。當柵極與發射極加反向電壓或不供信號，那么MOSFET內的溝道會消失，此時GTR的基極電流會被切斷，使IGBT關斷。由于電導調制效應使得基極電阻RN減小，因此耐高壓的IGBT也具有較小的通態壓降。

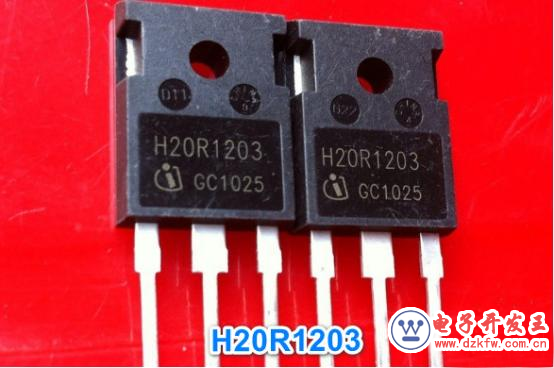

電磁爐的IGBT對于電磁爐來說非常重要，可謂是它的心臟，但是這個心臟很容易出事，如果電磁爐發生故障，50%的可能是這個元器件壞了，下圖是電磁爐常用的IBGT管H20R1203，現在價格一般是5塊左右，這要是在以前價格起碼得10塊，這種IGBT管一般是由仙童，不過已被ON收購，還有英飛凌，英飛凌是很多人都認為質量最好的，不僅市場巨大，質量也很好，還有東芝的，國產的不多。

電磁爐電路以及原理

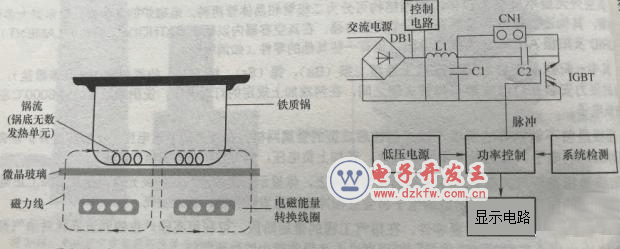

如下圖是電磁爐等效工作原理圖，1、低壓電源主要是5V、12V、18V或者24V低壓供電，是給IC供電、直流風扇供電驅動、IGBT驅動等電路電壓供電；2、功率控制使控制電磁爐的IGBT導通頻率，控制電磁爐輸出功率大小；3、系統檢測主要是檢測鍋具的溫度，也就是NTC溫度，還有IGBT模塊溫度等，從而對系統做出相應的反應；4、顯示電路一般都有數碼屏，主要是顯示各項參數，屬于人機交互，價格低廉一點的也會有LED指示；5、主控制電路是電磁爐諧振電路，產生渦流來產生熱量

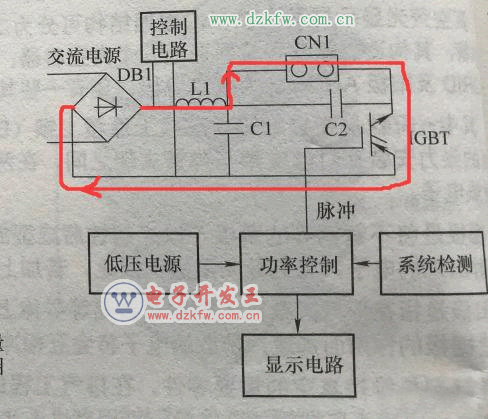

如下圖，市電220V經過整流橋DB1、電感L1、電容C1后形成310V脈動直流電，這時候IGBT導通，電流流向：整流橋DB1正端→L1→鍋底加熱線圈→IGBT→整流橋DB1負端，就這樣把電能轉換成磁能并儲存在鍋底加熱線圈當中

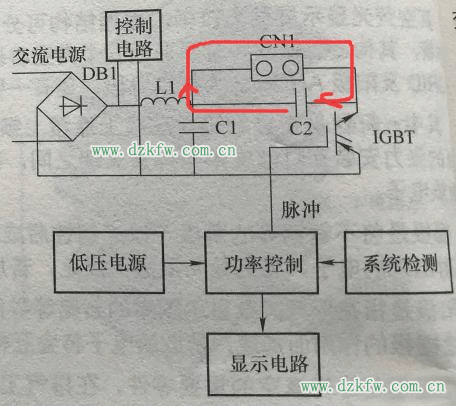

當IGBT截止時候，由于鍋底加熱線圈電流不能突變，只能通過放電，把磁場能轉化成電場能，隨后C2又向鍋底加熱線圈放電，這樣不斷充放電，形成諧振，不斷產生渦流。

電磁爐的IGBT是一種場控器件，驅動原理與MOS管基本相同，開通和關斷由柵射極電壓Uge決定：Uge大于開啟電壓Uge（th）時，形成溝道，為晶體管提供電流，IGBT導通，當加反壓或不加信號時候，溝道消失，IGBT關斷。
