電磁繼電器的作用和原理圖
由電磁鐵、銜鐵、簧片、觸點（靜觸點、動觸點）組成.其工作電路由低壓控制電路和高壓工作電路兩部分構成.低壓控制電路是由電磁鐵、低壓電源和開關組成；工作電路由機器（電動機等）、高壓電源、電磁繼電器的觸點部分組成.如圖下所示.


電磁繼電器的工作原理

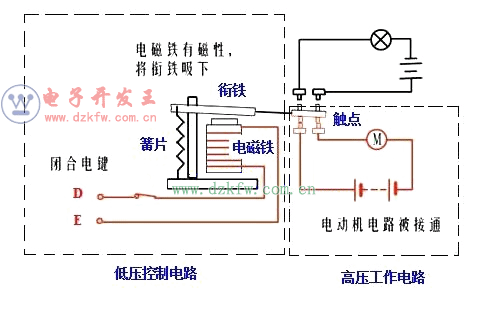

如下圖所示,當較小的電流經過接線柱D、E流入線圈時,電磁鐵把銜鐵吸下,使動觸點把高壓工作電路的兩個接線柱所連的電路接通,較大的電流就可以帶動機器工作了.斷電時,電磁鐵磁性消失,彈簧把銜鐵彈起,切斷工作電路.
利用電磁繼電器控制的好處
1. 通過電磁繼電器可實現利用低電壓、弱電流電路間接地控制高電壓、強電流電路,保證操作者的人身安全,方便控制；
2. 工作場所溫度高或環境不好,可以利用電磁繼電器實現遠距離操作與控制,改善操作者的工作環境,方便控制.
3. 通電時有磁性,斷電時磁性消失,方便控制.
附圖如下：
