下面將分享線圈的通常動作、耐久性、燒損時的目測判斷方法。
①線圈異常時的判斷方法
線圈燒損有時是由多因素共同造成的，且很多時候難以用肉眼觀察判斷線圈燒損情況。一般發生異常后，需記錄發生情況、并做現場調查等處理。這里說幾種典型情況。
A、短時間(幾分鐘內) 燒損的線圈
這類燒損通常是看錯線圈的額定電壓等施加倍壓而導致的。

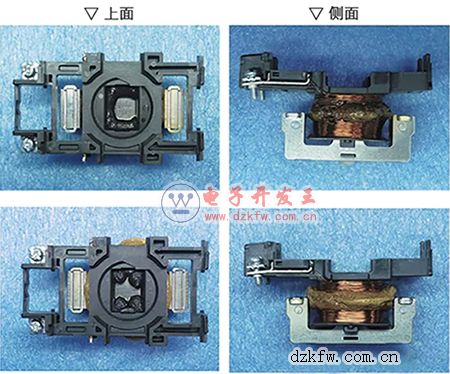

可以看到(SC-03~N5A型)線圈的中央部位隆起，大量磁鐵線外皮熔融物溢出線圈骨架，而且線圈中心的方孔部有骨架材料向內側溶出。
B、長時間(幾十分鐘以上) 燒損的交流接觸器線圈
這類燒損通常是電壓下降明顯(85%電壓以下)、交流接觸器處于開放狀態、施加欠電壓而導致的。
可以看到(SC-03~N5A)線圈的中央部位隆起，磁鐵線外皮熔融物溢出呈球狀，磁鐵線有些許變色，而且有時線圈中心的方孔部會有骨架材料向內側溶出。

②線圈燒損原因
當使用條件、環境負壓等狀態變更加嚴格時，會加快老化線圈。
那么，線圈壽命降低/燒損有哪些主要原因呢？
A、接通不良
如果因電源電壓降低、或夾入異物而導致在電磁鐵未完全吸引的狀態下持續運行的話，線圈內流通勵磁沖擊電流(保持電流的10-15倍)，會導致線圈燒損。
B、過電壓
當施加在線圈上的電壓過高、勵磁電流增加，會導致線圈壽命縮短。而且，當電壓極高時，還可能會燒壞線圈。
C、電壓及頻率使用錯誤
當線圈額定電壓與電源電壓不同時，無論差別高低都可能導致線圈燒損。
D、過度的開關頻度
以高于規定的開關頻度使用，可能導致燒損。
E、緊貼安裝
在連續通電的情況下，使用橫向并列安裝的交流接觸器時，中央部的線圈溫度最高，熱老化最嚴重。
F、震顫
如果因操作觸頭跳動或線圈端子松動等因素引起觸頭劇烈震顫，線圈內將流通起動電流，從而導致線圈燒損。
