利用晶體二極管組成的各種整流電路。

半波整流電路

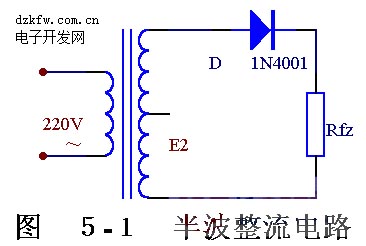

　　圖5-1、是一種最簡單的整流電路。它由電源變壓器B 、整流二極管D 和負載電阻Rfz ，組成。變壓器把市電電壓（多為220伏）變換為所需要的交變電壓e2 ，D 再把交流電變換為脈動直流電。
半波整流電路的工作原理:

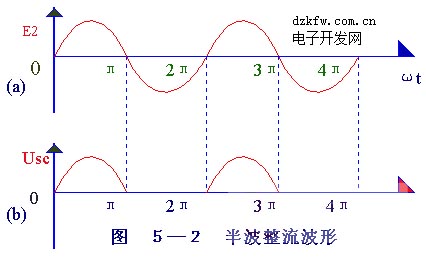

下面從圖5-2的波形圖上看著二極管是怎樣整流的。


　　變壓器砍級電壓e2 ，是一個方向和大小都隨時間變化的正弦波電壓，它的波形如圖5-2（a）所示。在0～K時間內，e2 為正半周即變壓器上端為正下端為負。此時二極管承受正向電壓面導通，e2 通過它加在負載電阻Rfz上，在π～2π 時間內，e2 為負半周，變壓器次級下端為正，上端為負。這時D 承受反向電壓，不導通，Rfz，上無電壓。在π～2π 時間內，重復0～π 時間的過程，而在3π～4π時間內，又重復π～2π 時間的過程…這樣反復下去，交流電的負半周就被"削"掉了，只有正半周通過Rfz，在Rfz上獲得了一個單一右向（上正下負）的電壓，如圖5-2（b）所示，達到了整流的目的，但是，負載電壓Usc 。以及負載電流的大小還隨時間而變化，因此，通常稱它為脈動直流。

　　這種除去半周、圖下半周的整流方法，叫半波整流。不難看出，半波整說是以"犧牲"一半交流為代價而換取整流效果的，電流利用率很低（計算表明，整流得出的半波電壓在整個周期內的平均值，即負載上的直流電壓Usc =0.45e2 ）因此常用在高電壓、小電流的場合，而在一般無線電裝置中很少采用。
