會員注冊三極管基本放大電路的三種組態

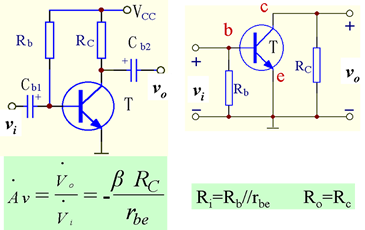

組態一：共射電路
組態二：共集電極電路

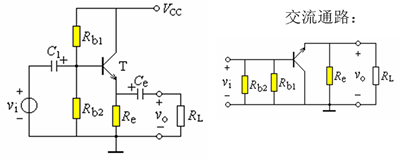

共集電極組態基本放大電路如圖所示。

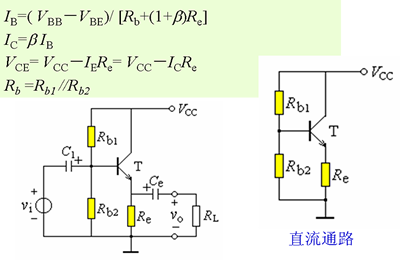

(1)直流分析

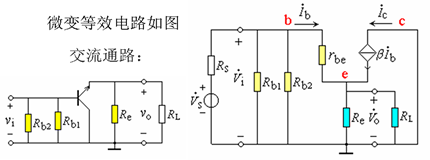

(2)交流分析

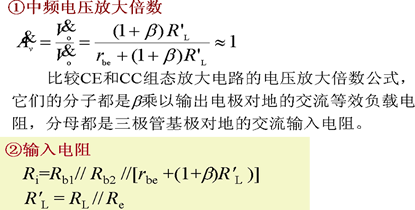

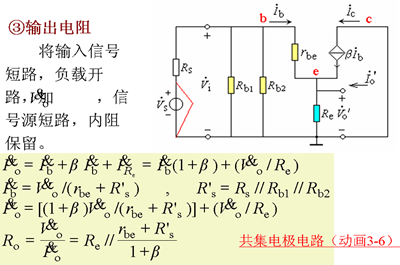

放大倍數／輸入電阻／輸出電阻
組態三：共基極放大電路

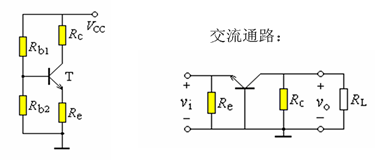

共基組態放大電路如圖
交流、直流通路

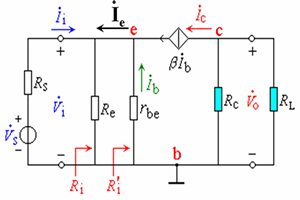

微變等效電路
共基極組態基本放大電路的微變等效電路
性能指標

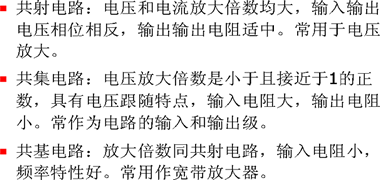

三種組態電路比較
三極管基本放大電路的三種組態
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-04-06
Tags：三極管,三種組態,共射極,共集極,共基極
