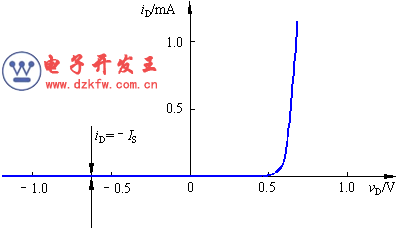

PN結的伏安特性曲線
伏安特性的表達式
式中
iD——通過PN結的電流
vD——PN結兩端的外加電壓
VT——溫度的電壓當量，VT = kT/q = T/11600 = 0.026V，其中k為波耳茲曼常數（1.38×10–23J/K），T為熱力學溫度，即絕對溫度（300K），q為電子電荷（1.6×10–19C）。在常溫下，VT ≈26mV。
e——自然對數的底
Is——反向飽和電流，對于分立器件，其典型值為10-8~10-14A的范圍內。集成電路中二極管PN結，其Is值則更小.
當vD>>0，且vD＞VT時，
；
當vD＜0，且
時，iD≈–IS≈0。
由此可看出PN結的單向?qū)щ娦浴?nbsp;
