某大廈旋轉餐廳，采用兩臺雙速電機并列驅動。
　　
　　在安裝調試過程中，其中一臺被燒毀，修復后重新安裝試車，發現其高速運轉正常，而低速運轉時卻出現電流增大、噪音大、嚴重發燙的現象。
　　

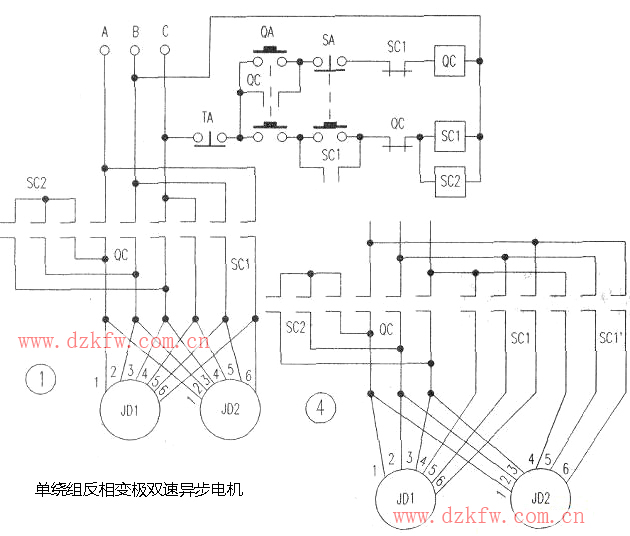

　　該設備的控制電路如圖1。電機采用2Y/1△單繞組反相變極雙速異步電機。其內部接線圖如圖2，外部接線圖如圖3。

　　
　　控制電路的工作原理是：按下SA，SC1、SC2同時得電吸合。JD1、JD2的4、5、6端通過SC1分別接三相電源的A、B、C端，1、2、3端則通過SC2短接，電機按2Y接法高速運轉；當按下QA時，SC1、SC2失電釋放，QC吸合，JD1、JD2的1、2、3端分別通過Qc接A、B、C三相電源，而4、5、6端與A、B：C電源斷開，電機按l△形式運行。
　　
　　從電路分析，似乎一切正常，而實際則不然。
　　
　　對于一般電機的并聯運行，通常只需根據電機的轉向確定其相序，即可正常運轉。如兩臺電機并聯運行時，其中一臺相序接成A、B、c，而另一臺可以接成A、B、C，也可按成B、C、A或C、A、B。而雙速電機由于其內部電路的特殊性，必須與普通電機有所區別，從圖2、圖3可以看出，當電機以2Y方式高速運轉時，其接法與一般電機的Y形接法相似，而當其用l△接法低速運轉時，JD1、JD2的1、2、3端分別接A、B、C，其4、5、6端通過SC1接點與A、B、C電源斷開。
　　
　　從電工原理的知識得知，“6”端是繞組“1-2”的中點，6、l兩端電壓U6-1=U2-1/2=UB-A/2，同理，有U5-2=UC-B／2，U4-3=UA-C/2。也就是說，若分別以1、2、3端為參考點，則6、5、4端的電位分別是UB-A/2、UC-B/2、UA-C/2。
　　
　　由此可見，只有兩臺電機的結構、工藝及其他指標完全相同，其4、5、6端的電位才會分別相等，但這是很難做到的。若兩臺電機在結構或工藝上略有差異，則兩者的4、5、6端的電位也會略有差異（上述公式成了近似式），此時如將兩臺電機的4與4、5與5、6與6用導線連接起來，就會有附加電流流過繞組，造成旋轉磁場紊亂，出現電流大、噪聲大的現象，甚至燒毀電機。該餐廳的兩臺電機按圖l接線，造成第一次燒壞，制箱時多加分析，或安裝電工多一些理論知識，則以上情況完全可避免。
　　
　　最佳處理方法是將JD1、JD2的4、5、6端分別用兩臺接觸器控制，接法見圖4。這樣，在兩臺電機按△接法低速運轉時，由于4與4、5與5、6與6之間是斷開的，即使對應端間存在電位差，繞組中也不會有附加電流流過，因而不會影響電機的正常運轉。
