關鍵字：J型調頻發射天線

Ｊ型天線被稱作“SLIM JIM”天線，屬于垂直極化天線，在通信領域廣泛應用。其特點是輻射仰角低（約在0～10°之間）且有一定的增益（約3dB），效率是1/4 GP天線的二倍。有資料顯示，SLIM JIM天線的水平面輻射強度比5/8波長的GP天線還要強出許多，可見其優點是十分明顯的。
Ｊ型天線上邊的部分是輻射段，下邊的部分是匹配段。調整好的Ｊ型天線的阻抗為純阻50歐，可直接與50歐姆同軸電纜連接。由于其取材容易制作簡單，得到了許多HAM的喜歡。

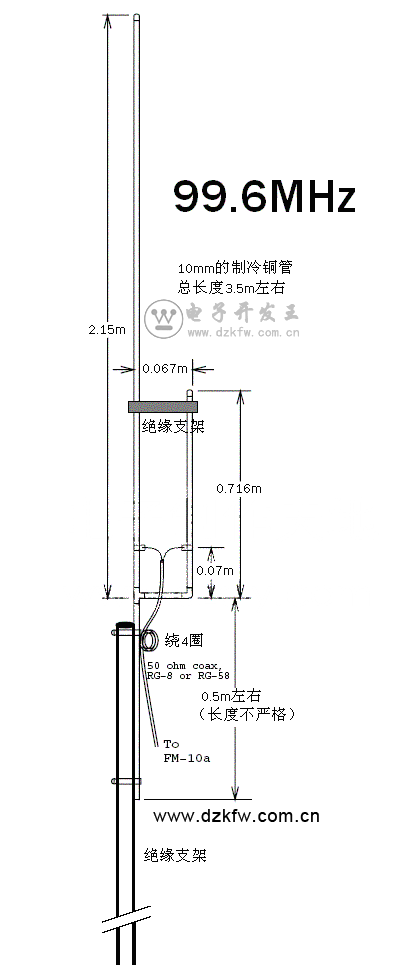

見圖一：
饋電點的接法：
50歐姆同軸電纜的芯線接長邊饋電點，外皮接短邊饋電點。

駐波的調整：
Ｊ型天線swr受環境的影響較大，饋電點的位置一定要用駐波表在實際安裝位置來調整。
需要說明的是，有的HAM在安裝本天線后，用一塑料硬管套在天線上作為保護，這是有積極意義的。但因硬質塑管質量的差異，套在天線上以后，可能會影響駐波比，請?jiān)趹?yīng)用中加以注意。
