這里介紹一種AM發射機電路，頻率穩定、電路簡單、制作容易、無須調試即可成功�？捎糜谑找魴C調試及刻度盤校對等。

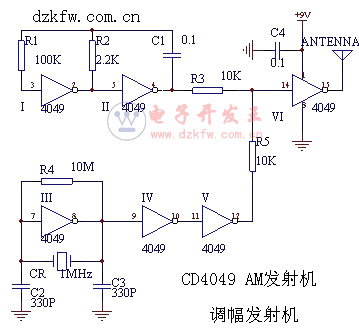

   發射機電路采用一片CD4049反向器，使電路特別簡單。電路射頻振蕩器使用反向器III，射頻振蕩器的頻率受到1MHz晶振的控制。IV和V號反向器組成放大整形電路，以改善效果。I和II號反向器以及外圍的R1、R2、C1組成音頻振蕩器，對射頻信號進行調治。天線可以使用幾英寸長的電線。

   只要改變晶振的振蕩頻率就可以改變發射器的頻率（晶振的頻率可以取2MHz、3MHz等等，最大可以到10MHz），因此只要換上合適的晶振，電路也可以校驗收音機的SW頻段。
