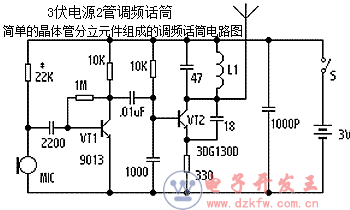

兩只晶體管一只做音頻放大，一只為高頻振蕩管兼頻率調制管。由VT1(9013)構成一級音頻放大，將駐極體話筒輸出的音頻信號放大后經電容C2耦合至高頻振蕩管VT2基極。高頻振蕩電路頻率調整在 88-108MHz的調頻廣播頻段，方便配合FM收音機進行調試。這個頻率由LC諧振回路L1和C4調整，VT1送來的音頻信號將對這一頻率進行頻率調制。當音頻信號經C2耦合至VT2基極時，振蕩器頻率會隨音頻信號不斷變化，產生所需要的FM調頻信號，經天線發射出去。簡單的晶體管等分立元件組成的調頻話筒電路圖：

　　話筒MIC選用高靈敏度的駐極體話筒，外殼接負極。VT1選用放大倍數大一些的9013、9014均可，VT2選用3DG130、9018等高頻管。L1振蕩線圈用Φ0.71漆包線在3mm圓棒上密繞4匝脫胎而成。天線用1m的軟導線，發射距離可達200m左右。電路正常工作電流5mA左右。
