關鍵字：FM DX 三單元 八木天線的制作

FM DX 三單元 八木天線的制作,FM Yagi antenna

 FM三單元八木天線制作: 制作材料可選直徑為6~8mm的銅、鋁或不銹鋼管，俺就是選用了最容易取材的不銹鋼管制作，整副天線閃閃發亮，很漂亮，永不生銹，接收效果不錯。有興趣的朋友可以試試喲。 天線與饋線的連接，是安裝天線時十分重要的問題。若連接不正確，將直接影響接收效果。其連接方式，取決于天線中有源振子的形狀和饋線的種類。

一般常用的有下列情況。

　　一、天線的有源振子為半波折合振子（阻抗３００ω）。

　　連接饋線采用３００ω扁平饋線時，其連接方式最簡單，即將饋線的兩根導線分別接在有源振子中間開口處即可，如圖１所示。如果采用７５ω同軸電纜作連接饋線，其連接方式需要把半波折合振子３００ω阻抗變換與同軸電纜７５ω匹配。方法是載取１／２波長的同軸電纜制作成ｕ型變換器，如圖２所示。先將１／２λ的同軸電纜中間芯線的兩端，接在半波折合振子天線的開口處，其外層屏蔽網相連；主饋線的芯線接天線開口處的任一端，其屏蔽網連接ｕ形變換器的屏蔽網。

　　二、天線的有源振子為半波振子（阻抗７５ω）

　　當饋線采用３００ω扁平饋線時，需進行阻抗變換，方法是用１／４波長的扁平饋線兩根制成阻抗變換器，接法如圖３所示。

　　當饋線采用７５ω同軸電纜時，就只需要進行平衡－不平衡轉換，可采用７５ω同軸線作ｕ形變換器，接法如圖４所示。取一根１／２λ的同軸電纜，將兩端接于天線開口處并將外層相連好；再在ｕ形變換器１／４λ處截斷，其主饋線的芯線接在１／４λ處的同軸線芯線，其外層屏蔽線接在３／４λ處的同軸線芯線。

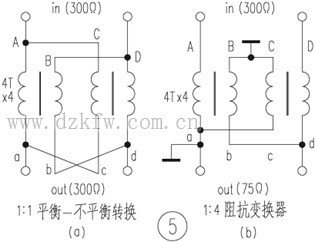

　　此外，還可用雙孔磁心制作。其制作方法見圖５（ａ）、（ｂ）所示。

　　雙孔磁心阻抗變換器的突出優點是體積小頻帶寬，缺點是抗干擾能力與選擇性差。
