用TA7335集成塊制作的調頻發射電路,ta7335 FM transmitter

關鍵字：TA7335，調頻發射電路，調頻發射機

利用TA7335制作調頻發射電路，電路簡單實用，發射頻率穩定，耗電量低，適合業余制作。

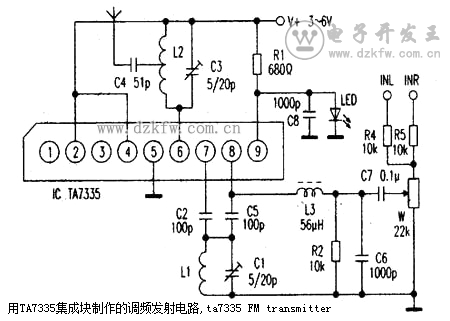

TA7335引腳功能如下：1.腳天線信號輸入端；②腳接電源；③腳高放輸出外接調諧回路；④腳混頻器輸入端；⑤腳地；⑥腳混頻輸出；⑦腳內部振蕩器外接 LC回路；⑧、⑨腳間內部有一只變?nèi)荻�極管。當左右兩路音頻信號經R4、R5混合輸入后，由W調節信號大小，經C7、L3送入⑧腳，使⑧、⑨腳內部變?nèi)荻�極管容量隨音頻信號變化而變化，從而改變⑦腳外接諧振回路的頻率，實現了對振蕩器載波的頻率調制。⑨腳外接元件為內部變?nèi)荻�極管提供穩定電壓。LED兼作電源指示。已調諧振蕩信號在內部輸入到混頻器<這里成為放大器，由⑥腳輸出，通過天線發射出去。實際制作時，L1、12均用,0．5mm漆包線在圓珠筆心上密繞6匝脫胎而成，其中L2在中間抽頭。lj為小電感，亦可用lOk電阻代替。天線用軟線、拉桿天線均可。

電路通電后，微調C1可改變發射頻率，調節C3使。發射信號最強、作用距離最遠即可，為了減小外界干擾，輸入信號線應采用屏蔽線。
