因為半導體二極管具有單向導電性，所以它相當于一個受外加電壓極性控制的開關。

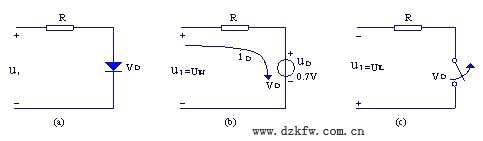

(a) 開關電路 (b)輸入高電平時的等效電路 (c)輸入低電平時的等效電路

圖1 二極管靜態開關電路及其等效電路

二極管動態開關特性。在高速開關電路中，需要了解二極管導通與截止間的快速轉換過程。

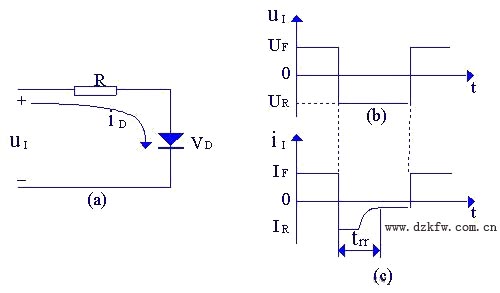

(a) 電路圖 (b) 輸入脈沖電壓波形 (c) 實際電路波形

圖2 二極管的動態開關特性

　當輸入電壓U_I 由正值U _F 躍變?yōu)樨撝礥 _R 的瞬間，V_D 并不能立刻截止，而是在外加反向電壓 U_R作用下，產生了很大的反向電流I_R ，這時 i_D=I _R≈- U _R／R，經一段時間 t _rr后，二極管 V_D 才進人截止狀態，如圖2.(c) 所示。通常將t _{r r} 稱作反向恢復時間。

　產生 t _rr的主要原因是由于二極管在正向導通時，P區的多數載流子空穴大量流入 N區，N區的多數載流子電子大量流入 P區，在P區和 N區中分別存儲了大量的電子和空穴，統稱為存儲電荷。當 U_I 由U_F 躍變?yōu)樨撝?U_R時，上述存儲電荷不會立刻消失，在反向電壓的作用下形成了較大的反向電流 I_R，隨著存儲電荷的不斷消散，反向電流也隨之減少，最終二極管轉為截止。當二極管由截止轉為導通時，在P區和 N區中積累電荷所需的時間遠比 t _{r r} 小得多，故可以忽略。
