線圈短路測試儀,Coil tester

關鍵字：線圈短路測試電路圖，短路測試儀，電子制作

  這里向讀者介紹的電機短路測試儀．不僅能用來準確測試電動機、發電機繞組單匝以上的短路故障．還能用來檢查鼠籠型轉子鑄鋁條是否有斷條故障。并可在重繞電機繞組時，一邊下線一邊測試．避免操作不當形成短路后未能及時發現而前功盡棄。

  一、工作原理簡介

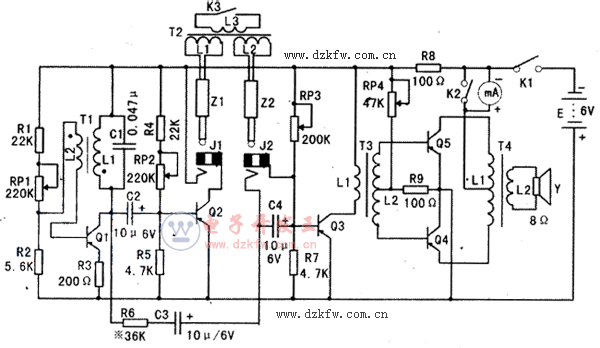

  本電機短路測試儀的電路如附圖，原理并不復雜。圖中晶體管Q1、變壓器T1及C1等構成變壓器反饋振蕩電路。產生約2000HZ音頻信號，然后經C2耦合至晶體管Q2進行放大。放大后的音頻信號從Q2集電極輸出．在插頭z1插入插座J1后，音頻電流將流過檢測變壓器T2繞組L1，在檢測變壓器鐵心接觸待測電機鐵心時，檢測變壓器的主磁路經待測電機鐵心形成通路(由于檢測變壓器的鐵心為馬蹄“U”形，在檢測變壓器的鐵心未接觸待測電機鐵心時，檢測變壓器的主磁路可視為開路)。若待測電機鐵心線槽中所嵌入的線圈繞組(在檢測變壓器鐵心接觸待測電機線槽嵌入線圈的鐵心時，待測電機鐵心與檢測變壓器鐵心將構成一個整體．線槽中所嵌入的線圈可看作是檢測變壓器的另一個繞組L3)未短路(即相當于K3處于開路狀態)。則在繞組L2兩端將產生音頻信號感應電壓，并由插頭Z2送至晶體管Q3進行電壓放大。放大后的信號電壓經變壓器T3送至由晶體管Q4、Q5構成的推挽功放電路進行功率放大．放大后的信號電壓再由變壓器T4耦合至揚聲器Y發聲或由電流表的指針位置不斷變化指示出來(指開關K2未閉合時)。若待測電機鐵心線槽中所嵌入的線圈繞組已發生匝間短路(即相當于K3處于閉合狀態)，則檢測變壓器的電感量將大幅下降．繞組L2兩端將不產生音頻信號感應電壓或產生的音頻信號感應電壓很低。于是揚聲器將停止發聲或音量大幅減小(或在開關K3未閉合情況下電流表指針位置不斷變化的幅度明顯減小)。在對電機鼠籠型轉子鑄鋁條是否有斷條故障進行檢測時，同樣是將檢測變壓器鐵心接觸待測電機轉子鐵心，這時電機轉于鐵心同樣與檢測變壓器鐵心構成一個整體，轉子鐵心中所嵌入的鼠籠式鋁條也將看成是檢測變壓器中的繞組L3。若鐵心中所嵌入的鼠籠式鋁條未斷裂，則相當于L3短路(即K3處于閉合狀態)，顯然與此對應的情況是揚聲器將停止發聲或音量大幅減小。反之，若鐵心中所嵌入的鼠籠式鋁條已斷裂，則相當于L3開路。則揚聲器發聲音量較大(指與鐵心中所嵌入的鼠籠式鋁條未斷裂時相比)。

  二、制作與調試說明

  電路中的R6、C3組成正反饋電路。它的作用是將檢測變壓器中繞組L2中感應到的微弱音頻信號電壓反饋到Q2基極進行再放大，適當選擇R6的數值可以調節測試儀的檢測靈敏度。圖中RP1為振蕩器工作電流調節可變電阻．在電路制作完成后，將檢測變壓器鐵心接觸某其它變壓器鐵心，使主磁路接通。然后調節RP1，使振蕩器起振(Q1正常工作電流為0.4～0.6mA)。若元件正常，安裝無誤，晶體管的工作點設置合適。應能聽到揚聲器發出的音頻叫聲。改變c1容量或振蕩變壓器T1的初級繞組L1匝數可改變振蕩頻率(即改變揚聲器發出聲音的聲調)。圖中RP2為放大管Q2 工作電流調節可變電阻，改變其阻值可調節測試儀的檢測靈敏度。在電路制作完成后．調節RP2．使檢測變壓器鐵心接觸待測電機線槽嵌入線圈的鐵心時(可人為將線圈短路)，揚聲器恰好停止發聲或音量大幅減小。圖中RP3為推動管Q3工作電流調節可變電阻，改變其阻值使Q3集電極工作電流為2mA～3mA即可(實際上也有調節測試儀檢測靈敏度的作用)。圖中RP4為功放級靜態工作點電流調節可變電阻．改變其阻值使靜態工作電流為2mA～4mA即可(可在K2斷開時，在K2兩端并聯毫安表進行監測)。在測試儀各級工作電流確定正常后，RP1～RP4可換成固定電阻，以防日久可變電阻變質(值)影響測試儀工作。振蕩變壓器T1可用10K型中周“工”字型磁心作為骨架，L1用φ=0.07mm高強度漆包線繞60匝，L2用φ=0.07mm高強度漆包線繞6匝，并注意兩繞組繞向正好相反。檢測變壓器T2用100VA變壓器用“U”形鐵心(若是用于檢測小型電機，則T2鐵心可根據實際情況確定。)，鐵心截面積2x3cm2．L1用φ=0.21mm高強度漆包線繞100匝，L2用φ=0.21mm高強度漆包線繞200匝。推動變壓器T3可用上世紀80年代生產的晶體管收音機用小型輸入變壓器，初次級匝數比為2：1，若要自制．可用“E”型鐵心，鐵心橫截面積5x5mm。，初級L1用φ=0.1mm高強度漆包線繞100匝，次級L2用φ=0.07mm高強度漆包線繞50匝，在25匝處抽頭接R9。輸出變壓器T4也是用上世紀80年代生產的晶體管收音機用小型輸出變壓器．初次級匝數比為8：1．若要自制，也用上述輸入變壓器同樣的鐵心，初級L1用φ=0.1mm高強度漆包線繞200匝，在100匝處抽頭接K3，次級L2用φ=0.1mm高強度漆包線繞25匝，揚聲器可用φ=65mn/0.25W／8Ω,永磁式揚聲器。晶體管Q1～Q5均用上世紀80年代生產的晶體管收音機用的鍺三極管，其中Q1為3AG11．要求β>100，Q2～Q5用3Ax31A/B，要求β>50。若手頭沒有這類管子，也可用常用的硅管。Q1采用S9015．要求β>100，Q2、Q3采用S9012，要求β>80，Q4、Q5用S8550，要求β>50，其余元件見附圖標注。開關K1、K2均采用小型扭子開關，插頭、插座均采用小型耳寨機常用φ=2.5mm插頭、插座。電流表可用量程100mA／91L16型小方型塑殼電流表。若不需要電流表顯示，也可不用。由于測試儀不經常用，為減少測試儀體積。故電源采用4節5#堿性電池。整個測試儀電路元件可安裝在85x40mm2的印板上．然后再將電路板裝入90x45x30mm3的塑料機盒內。插座J1、J2、開關K1、K2及揚聲器Y均安裝在上蓋板上，揚聲器所在位置上蓋板應用φ=2.5mm鉆頭鉆若干個均勻分布的小孔．小孔面積應與揚聲器紙盆面積相當。檢測儀通過插頭Z1、Z2、插座J1、J2與主電路板連接。插頭z1、Z2引線最好采用帶金屬屏蔽的雙芯軟線，長度應大于1.5米。使用時將插頭z1、z2插入插座J1、J2插孔，將電源開關置于“開”位置，就可進行檢測了。測試完畢后．拔出捕頭Z1、Z2．將電源開關置于“關”位置即可。
