多種波形信號發生器,Waveform generator

關鍵字：波形發生器電路圖，信號發生器

作者：瞿貴榮

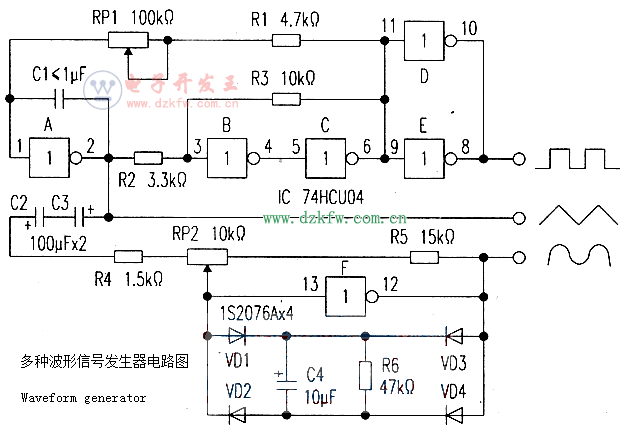

  電路如附圖，采用一片六反相器數字集成電路74HCU04（7404）組成，可同時輸出矩形波、三角波和正弦波三種信號，信號頻率在10Hz～1MHz連續可調。A～F為六個反相器，A和C1組成積分器，B、C、R2、R3組成施密特電路，當把施密特電路的輸出信號通過R1和RP1反饋至積分器輸入端時，就組成一個方波振蕩器。振蕩頻率可按下式近似表示：fosc=1／4 [(R1+RP1)C1](R3／R2)。調整RP1可改變fosc，若最小振蕩頻率取為1的話，其振蕩頻率可在1～20倍的范圍內連續調整。C1容量大小與振蕩頻率fosc的關系如附表。

    F、R4、RP2、R5組成線性反相電路。用VD1~VD4四只二極管組成電橋．對三角波頂部進行限幅，變換成正弦波。調節RP2的值．可使正弦波的失真率最小。
