搖表的學名叫兆歐表。以前的兆歐表是靠手搖發電機高速旋轉來產生高壓，從而能測量高阻抗。現在有的己不用手搖。兆歐表可以檢測絕緣電阻。測量時將一根接到電機的一相線上，另一根線接電動機外殼(地線)上，然后快速搖動搖把，讀出表上示值。如果阻值在幾百千歐說明電機絕緣不好。如果阻值在幾兆歐說明電機絕緣良好。還有一種表長得樣子差不多，有三根線，叫做接地電阻表。

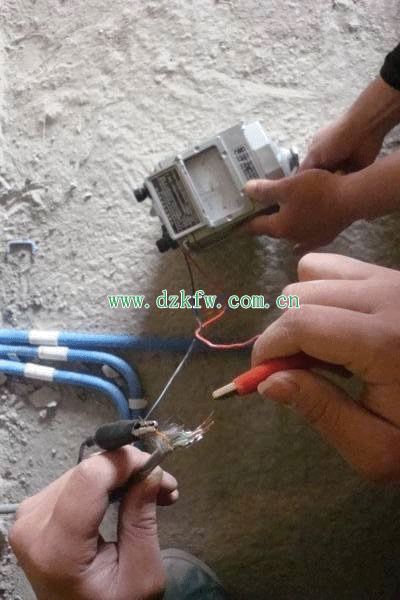

搖表是測量絕緣用的。在使用搖表之前，首先要被測設備的電壓等級，來選擇搖表的電壓等級，對于低壓電器來說，應選擇500伏的搖表。在測量之前，應該把測量設備停電，并且有對地放電。測量學，應把搖表的線短接一下。搖動搖把時看是否回零。然后再去測量設備，一般說，低壓電器的絕緣，最低不能小于0.5兆（特殊情況時，可以認為0.38兆）。小于這個數，可視為絕緣不好，不能送電。
一、搖表的選用原則
（1）額定電壓等級的選擇。一般情況下，額定電壓在500v以下的設備，應選用500v或1000v的搖表；額定電壓在500v以上的設備，選用1000v~2500v的搖表。
（2）電阻量程范圍的選擇。搖表的表盤刻度線上有兩個小黑點，小黑點之間的區域為準確測量區域。所以在選表時應使被測設備的絕緣電阻值在準確測量區域內。



二、搖表的使用
（1）校表。測量前應將搖表進行一次開路和短路試驗，檢查搖表是否良好。將兩連接線開路，搖動手柄，指針應指在“∞”處，再把兩連接線短接一下，指針應指在“0”處，符合上述條件者即良好，否則不能使用。
（2）被測設備與線路斷開，對于大電容設備還要進行放電。
（3）選用電壓等級符合的搖表。

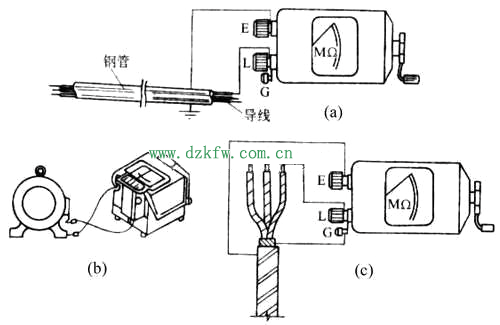

（4）測量絕緣電阻時，一般只用“l(fā)”和“e”端，但在測量電纜對地的絕緣電阻或被測設備的漏電流較嚴重時，就要使用“g”端，并將“g”端接屏蔽層或外殼。線路接好后，可按順時針方向轉動搖把，搖動的速度應由慢而快，當轉速達到每分鐘120轉左右時（zc-25型），保持勻速轉動，1分鐘后讀數，并且要邊搖邊讀數，不能停下來讀數。
（5）拆線放電。讀數完畢，一邊慢搖，一邊拆線，然后將被測設備放電。放電方法是將測量時使用的地線從搖表上取下來與被測設備短接一下即可（不是搖表放電）。



三、注意事項
（1）禁止在雷電時或高壓設備附近測絕緣電阻，只能在設備不帶電，也沒有感應電的情況下測量。
（2）搖測過程中，被測設備上不能有人工作。
（3）搖表線不能絞在一起，要分開。
（4）搖表未停止轉動之前或被測設備未放電之前，嚴禁用手觸及。拆線時，也不要觸及引線的金屬部分。
（5）測量結束時，對于大電容設備要放電。
（6）要定期校驗其準確度。
（7）搖表使用的時候要知道自己需要什么樣的工作方式，特別是對于測量絕緣電阻時的工作一定要注意，一般這樣的工作只用【l】和【e】端就可以，其余的不能使用。
（8）為了精確的進行測量工作，我們要保證測量的對象表面清潔和干燥才可以，這樣能有效減小誤差，我們在測量前必須切斷電源，而且要給測量的設備充分放電，這樣才可以保證不被人體和其他物體影響。
