家用冰箱產品的結構并不復雜，一般由壓縮機、冷凝器、干燥過濾器、毛細管、蒸發器這些重要部件連成回路組成。壓縮機作為其中最復雜的機械部件自然處于最重要的地位，也是冰箱中技術含量最高的部件，一般情況下壓縮機對制冷效率與噪音等因素有較大影響。

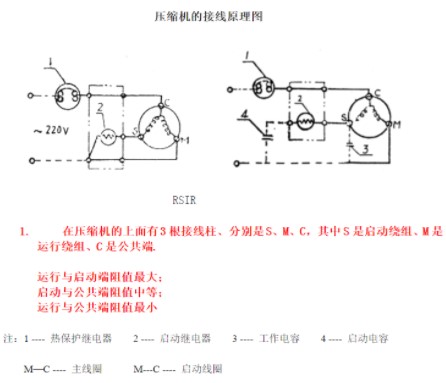

冰箱壓縮機電路的原理

從低于環境溫度的物體中吸取熱量，并將其轉移給環境介質的過程，稱為制冷。 由于熱量只能自動地從高溫物體傳給低溫物體，因此實現制冷必須包括消耗能量（如電能，機械能等）的補償過程。 借助制冷系統消耗一定的電能，利用物態變化過程中的吸熱（液態→氣態），放熱（氣態→液態）物理過程，強制熱量由低溫物體（冷柜內的食物）轉至高溫物體（室內空氣）從而達到制冷的目的。

壓縮機將低溫低壓的制冷劑氣體吸入氣缸，經過壓縮機壓縮，變成高溫高壓的氣態，并排到冷凝器內，在冷凝器內，高溫高壓的氣體與溫度較低的環境進行交換，溫度降低并冷凝為液體;液體通過毛細管節流，降低壓力后進人蒸發器，在蒸發器內吸熱汽化，（未汽化的暫留在儲液管里），汽化后被吸回壓縮機，重新壓縮。如此周而復始，不斷循環，使柜內溫度降低。

整個制冷循環過程可分為4個階段：

（1）絕熱壓縮 壓縮機將蒸發后的低溫低壓制冷劑吸入，這時氣體的理想狀態是充分汽化，無液滴，稍微過熱，經壓縮機活塞的急劇壓縮，對氣體所做的機械功轉換為熱，使之變成高溫高壓氣體，此壓縮過程很短，被升溫氣體的熱量幾乎沒有傳到外部，故此過程稱為絕熱壓縮過程。

（2）等溫壓縮 壓縮機將高溫高壓氣態制冷劑送至冷凝器中冷卻到其完全液化，這段時間放出冷凝潛熱，在此過程中，因制冷劑溫度不變，僅發生氣一液狀態變化，故稱為等溫壓縮。在冷凝器末端，制冷劑全部液化后，溫度有所下降，即為過冷。在這一過程中，制冷劑通過蒸發器吸收的熱量和壓縮機活塞做功轉換的熱量已全部放出，這時已完成了將低溫物體的熱量送到高溫的外界空氣中的任務。

（3）絕熱膨脹 液態制冷劑在毛細管中受到節流作用，使液體壓力急劇降到蒸發壓力，制冷劑在此過程中溫度雖劇降，但因時間極為短暫，未能吸收外界的熱量，故稱絕熱膨脹。

（4）內吸收熱量（蒸發潛熱），直到液體完全汽化為止，在此過程中，制冷劑的溫度恒定，故稱為等溫膨脹。
